2、下一步，形成油的流动必须有泵，但是泵不能从油箱吸油。重力使油进入泵。
3、液压油泵每次转动时，它将油推出。必须记住的重要一点是泵仅仅移动容量。容量决定液压动作的速度。负载形成压力，泵不产生压力。
4、液压油泵与控制阀间管道相连接。泵出的油流至阀。阀的任务是使油流向油缸或油箱。
5、系统的下一步是液压油缸，油缸作实际工作。控制阀有两根油管连接油缸。
6、液压泵出的油通过控制阀流向活塞底部大腔。负载产生流动阻力，并形生压力。
7、液压系统似乎很完整，事实上还不够完整。它还需要一种十分重要的零件。我们必须考虑在突然超载或其它故障的情况下，如何保护所有部件免受损坏。即使系统发生故障，泵仍继续转动并向系统供油。如果泵出的油无处可去，压力便会累积，直至一些零件受损。我们装入一个溢流阀，防止产生损坏。通常，它是关闭的，但是压力达到设定量时，阀门便会打开并允许油流回油箱。

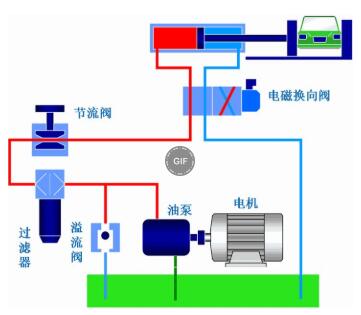

8、油箱、泵、控制阀、油缸、连接管路和溢流阀组成了基本液压系统。所有这些零部件都是必需的。
通过上述的介绍，大伙对于液压系统原理图应该有所了解吧！
