解析液压控制阀的介绍,使用要点及分类!

时间:2021-10-13 来源:WANKE万科 作者:液压阀厂家 点击:

在液压设备中有着多种阀门的存在,比如多路阀、换向阀、电磁阀、溢流阀、节流阀、控制阀等等,而今天小编要给大伙介绍的是液压控制阀,介绍它的使用要点以及分类,下面让我们一起来了解下吧!

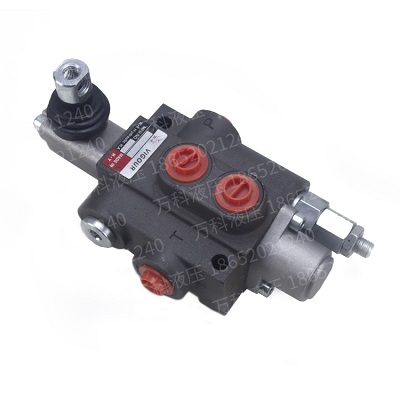

 液压控制阀
一、液压控制阀的介绍

1、按照工作原理和结构来说可以分为直动式和先导式两种;

2、减压阀用来降低系统中某一回路的压力。使其出口压力降低且恒定的减压阀称为定值输出减压阀;使其出口压力与某一负载压力之差恒定的减压阀称为定差减压阀;使其入口压力与出口压力比值一定的减压阀称为定比减压阀。对定值输出减压阀的要求是:不管入口压力如何变化,出口压力应能维持恒定,且不受通过阀的流量变化的影响。对定差或定比减压阀来说,则要求不管入口压力或出口压力如何变化,应使压差恒定或它们的比值恒定。

3、减压阀的性能:除了与溢流阀类似的特性外,还要求下列性能:

a.入口压力变化引起的出口压力变化要小。通常入口与出口的压力差愈大,则入口压力变化时,出口压力愈稳定;

b.通过阀的流量变化时引起的出口压力的变化要小;

c.对单向减压阀,还要求反向压力损失小;

4、减压阀的选用:在选用减压阀时,应考虑减压阀的启闭特性的变化趋势与溢流阀相反,即通过减压阀的流量加大时二次压力有所降低。必须注意减压阀设定压力与执行器工作压力的关系。先导式减压阀的泄油量比其它控制阀多。始终有油液从先导阀流出来,可能多达1L/min以上,影响泵容量的选择。二次压力的调节范围取决于所用弹簧和通过阀的流量。最低调节压力要保证一次压力与二次压力之差为0.3~1MPa。通过阀的流量远小于额定流量时,容易产生振动或其它不稳定现象。

二、液压控制阀的使用要点

1、根据液压系统的工况特点以及具体要求选择液压控制阀的类型,同时需注意阀的启闭特点的变化趋势和溢流阀相反;

2、正确的使用控制阀的连接方式,正确宣永刚连接件同时注意连接处的密封,阀的各个油口应正确接人系统,外部卸油口必须直接接回油箱;

3、根据液压系统工作压力与流量合理选择控制阀的额定压力和流量(通径)规格;

4、根据系统中的用途和作用确定二次压力,同时需要注意阀所设定压力与执行器负载压力的关系;

5、调整压力是要注意阀的旋转方向调节调压机构,当调压完成时要把锁紧螺母固定住;

6、如果需通过先导式减压阀的遥控口对系统进行多级减压控制,则应将遥控口的螺堵拧下,接入控制油路;否则应将遥控口严密封堵;

7、卸荷溢流阀的回油口应该直接接油箱,从而减少背压现象。

三、液压控制阀的分类

1、按照结构形式分类

滑阀:滑阀为间隙密封,阀芯与阀口存在一定的密封长度,因此滑阀运动存在一个死区。

锥阀:锥阀阀芯半锥角一般为12°~20°,阀口关闭时为线密封,密封性能好且动作灵敏。

球阀:性能与锥阀相同。

2、按照控制方式分类

定值或开关控制阀:被控制量为定值的阀类,包括普通控制阀、插装阀、叠加阀。

比例控制阀:被控制量与输入信号成比例连续变化的阀类,包括普通比例阀和带内反馈的电液比例阀。

伺服控制阀:被控制量与(输出与输入之间的)偏差信号成比例连续变化的阀类,包括机液伺服阀和电液伺服阀。数字控制阀:用数字信息直接控制阀口的启闭,来控制液流的压力、流量、方向的阀类。

3、按照用途分类

压力控制阀:一般是用来控制液压系统中的油液压力的;

流量控制阀:这是通过改变阀口大小来改变液阻来实现流量调节的阀;

方向控制阀:在液压系统中控制液流方向;

上述内容就是小编所给大伙分享的液压控制阀的介绍、使用要点以及分类了,这些是阀的基础介绍,希望可帮助到大伙。
