直动式溢流阀与先导式溢流阀的特性

直动式溢流阀的静态特性可用溢流阀口开启溢流时的阀芯受力平衡方程和压力流扯方程描述；先导式溢流阀的静态特性要用先导阀芯的受力平衡方程、 先导阀口的压力流批方程、 流经阻尼孔的压力流扯方程、 主阀芯受力平衡方程和主阀口压力 流批方程5个方程加以描述。

溢流阀的静态性能指标包括调压范围、 流扯－压力 特性（启闭特性） 、 压力稳定性、 压力损失、 卸荷压力、 密封性和泄涌批等。

a. 调压范图。 溢流阀的调压范围指阀的进口压力 的可调数值。 在这个范围内使用溢流阀时， 阀的被控压 力能够平稳升、 降， 无压力突跳或迟滞现象。

b. 流批－压力特性（启闭特性）。 使用溢流阀的主 要目的是期望将系统压力保持在所调定的压力值， 但由于通过溢流阀的流址的变化将引起阀的开度、 调压弹簧的压缩员的变化， 故液动力及弹簧力都会发生变化， 阀在稳态时的被控压力也将有所变动， 溢流阀的定压精度 可用流狱－压力特性的品质进行评价。

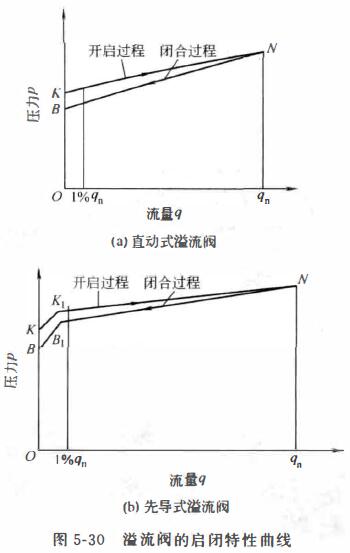

溢流阀的流址－压力特性又称为启闭特性， 即开启特性与闭合特性的统称． 它是溢流阀的最重要的静态特 性。 图5-30(a) 、 (b)分别为直动式溢流阀和先导式溢流阀的典型启闭特性曲线。 其中开启特性系指溢流阀从关闭状态逐渐开启过程中． 阀的通过流批与被控压力之间的关系， 具有流社增加时被控压力升高的特点，闭合特性系指溢流阀从全开状态逐渐关闭过程中， 阀的通过流扯与被控压力之间的关系， 具有流员减小时被控 压力降低的特点。 由于开启与闭合时阀芯摩擦力方向不同的影响， 阀的开启特性曲线与闭合特性曲线不重合。 图5-30(a)所示的直动式溢流阀启闭特性曲线中， k与B点分别对应阀的开启压力pk和闭合压力Pb, 改变调压弹簧的压缩拭可以使K与B点及整个曲线上下移动。 N点对应的压力为阀的调定压力Pn C通过额定流鼠 qn 时的压力）。

先导式溢流阀工作中， 开启时， 导阀开启后主阀才能开启， 而闭合时正好与此相反， 所以其启闭特曲线中 有两个开启点及两个闭合点。 如图5-30(6)所示的先导式溢流阀启闭特性曲线中，K与B点分别对应导阀的开启压力pk 和闭合压力Pb, K1与81分别对应主阀的 开启压力 Pk1 和闭合压力 Pb1 。N点对应的压力为阀的调定压力凡（通过主阀口机械限位前可能通过的最大流杜 qn 时的压力）。

由于溢流阀开启和关闭点零流蜇的压力很难测得，故目前规定通过1%额定流址时的压力为溢流阀的开启压力和闭合压力。开启压力与调定压力之比（百分比），称为开启比；闭合压力与调定压力之比（百分比）， 称为闭合比。开启比和闭合比越大， 溢流阀的调压偏差

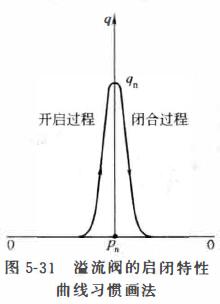

飞— 扒l或仇，—PL I越小， 表明阀的定压精度越高。为此， 一般而言， 溢流阀的开启比不应低于85%, 而闭合比不应低千80%。由图5-30可看出， 在相同的调定压力和流批变化下， 先导式溢流阀的启闭特性曲线比直动式溢流阀的平坦， 说明先导式溢流阀的启闭特性要比直动式溢流阀的好，即定压精度远优于直动式溢流阀。顺便指出， 溢流阀的启闭特性曲线还可以用图5-31所示的习惯画法来表示。 c. 压力稳定性。由于供油液压泵的流批脉动、液压执行元件负载一的变化或者其他干扰因图5-31 溢流阀的启闭特性素的影响． 溢流阀的被曲线习惯画法控压力会产生一些摆动。溢流阀应该具有良好的工作稳定性， 压力的振摆和偏移扯要小， 并且工作时无噪声。

d. 压力损失。 溢流阀在全升口下通过额定流址时 的进出口压力差， 称为溢流阀的压力损失。

E. 卸荷压力。当溢流阀的遥控口与油箱接通． 阀 在全开口工作使系统卸荷时， 溢流阀的进出油口的压力 差， 称为卸荷压力。卸荷压力越低， 液流经过溢流阀的 压力损失越小。

F. 密封性和泄漏扯。 溢流阀处于关闭状态时要求密封性好， 特别是溢流阀作安全阀使用时， 要求阀具有可靠的密封性。 溢流阀的泄漏址包括内泄漏蜇和外泄深扯。
