聊聊比例多路换向阀的组成!

时间:2021-09-15 来源:WANKE万科 作者:液压阀厂家 点击:

如果了解,比例多路换向阀的应知道,它的工作压力可以达到42Mpa,而流量可以到达300L/min。其阀体有着钢以及铸铁两种材料所筑成的,钢件的承压能力强,不过在流通方面能力较差。铸铁则相反,通流能力强,但承压能力低。正常情况来说,比例多路换向阀可以由多12片换向阀组合在一起,同时在采用负载敏感技术,可以是所输出的流量不受到负载的影响,因此还具有良好的比例特性,那么下面小编就来跟大伙说说比例多路换向阀的组成。

其比例多路换向阀可以分为6大部分,分别是成泵侧阀块、基本阀块、驱动阀块、端板、遥控单元、电子附件等,下面小编就来跟大伙详细介绍下:

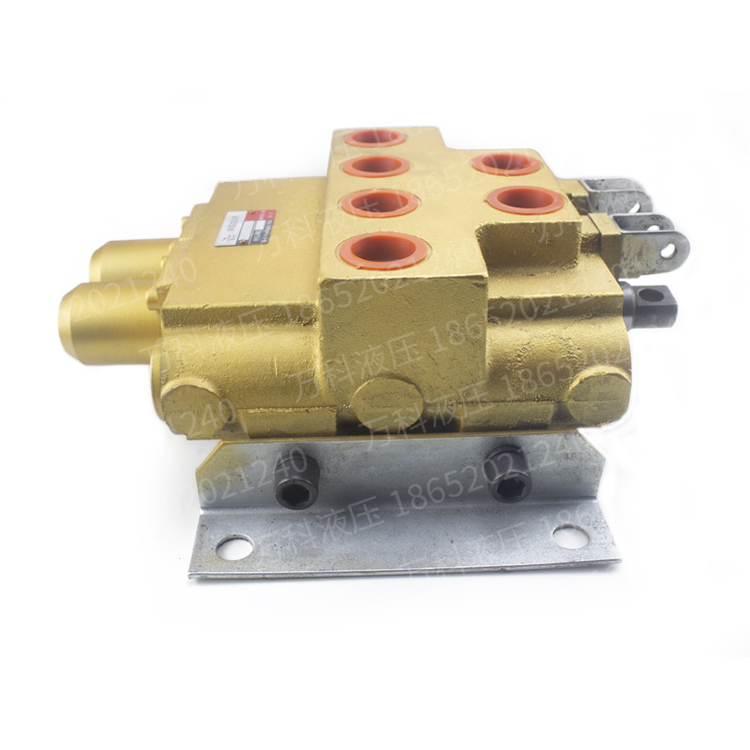

比例多路换向阀
1、成泵侧阀块

这种连接液压泵和油箱的阀块,一般这是由出油口、内置溢流阀、压力表接口、流量控制阀、泄压阀以及卸荷阀等来组成的。

2、基本阀块
这是比例多路换向阀的主体部分,由A油口、B油口、换向阀块、可互换的阀心、二通负载敏感流量控制阀、缓冲阀、补油阀、负载敏感限压阀等组成。

3、驱动阀块

这是阀门的驱动部分以及定位装置,有着众多形式供大伙选择,有开关电驱动、电磁铁驱动、液压驱动等。

4、端板

这种阀门较靠边的基本阀块的终端块,一般靠边基本阀块的叠加油E1堵住或者相互导通,而有着附加的LS进口以及回油接口。

5、遥控单元

远端控制比例多路换向阀的电操作手柄和液控操作手柄,操作力小,一般装在驾驶室或控制室里。电操作手柄的形式有很多种,一个手柄可以控制多个阀,可以是开关,也可以是比例的。液控操作手柄品种较少,有单联和双联的,最多可以控制两个阀。

6、电子附件

电子附件是有着流量调节单元、斜波发生器、速度控制单元、闭环速度控制单元、警报逻辑电路、闭环位置控制单元等供选择。

上述内容就是小编所给大伙分享的比例多路换向阀的组成了,当我们了解这些组成时,那么就可以更好的组成使用了,希望可以帮助到大伙。
