万科液压:解析顺序阀的工作原理!

时间:2021-08-23 来源:WANKE万科 作者:液压阀厂家 点击:

顺序阀在液压系统中的主要作用是控制多个执行元件之间的顺序动作,通常顺序阀可视为二位二通液动换向阀.其启、闭压力可用调压弹簧设定, 当控制压力(阀的进口压力或液压系统某处的压力)达到或低于设定值时.阀可以自动启、闭,实现进、出口间的通、断。

按照工作原理与结构不同, 顺序阀也可分为直动式和先导式两类;按照压力控制方式的不同, 顺序阀有内控式和外控式之分。顺序阀与其他液压阀(如单向阀)组合可以构成单向顺序阀(平衡阀)等复合阀, 用于平衡执行元件及工作机构自重或使液压系统卸荷等。
顺序阀
一、直动式顺序阀工作原理

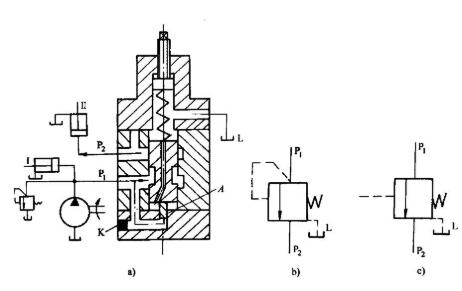

直动式内控顺序阀的工作原理和图形符号如图5-60(a) 、(b) 所示。与溢流阀类似, 阀体3 上开有两个油口P1 和P2•但P2不是接油箱,而是接二次油路(后动作的执行元件油路), 所以在阀盖6上的泄油口L必须单独接回油箱,而溢流阀即可外泄, 也可内泄。为了减小调压弹簧5 的刚度,阀芯(滑阀)4 下方设笠了控制柱塞2。

直动式顺序阀具有结构简单、动作灵敏的优点.但是由于弹簧设计的限制,尽管采用小直径控制活塞结构.弹簧刚度仍较大,故调压偏差大限制了压力的提高.所以一般调压范围低于8MPa, 而压力较高时应采用先导式顺序阀。

二、先导式顺序阀工作原理

与先导式溢流阀相仿,先导式顺序阀也是巾主阀和先导阀两部分组成.只要将直动式顺序阀的阀盖和调压弹簧去除,换上先导阀和主阀芯复位弹簧.即可组成先导式顺序阀。

与直动式顺序阀相比.先导式顺序阀巾于主阀弹黄刚度大为减小.故可省去动式顺序阀中的控制活塞,主阀芯面积可增大,所以启闭特性显著改善.提高了工作压力。

上述内容就是小编所给大伙分享的顺序阀的工作原理了,希望对大伙有所帮助。
