简述挖掘机齿轮泵各结构功能及工作过程

时间:2021-07-06 来源:WANKE万科 作者:液压阀厂家 点击:

挖掘机齿轮泵由发动机直接驱动,结构包括主泵一和二、主泵三、先导泵和减压阀。主泵一和二是变量斜盘轴向柱塞泵。具有双出油口,为辅助部件、斗杆1、动臂2、右行走、左行走、铲斗、动臂l以及斗杆2控制阀中的辅助收敛油路提供高压油。

主泵3为变量斜盘式轴向柱塞泵,为偏置(选配)、推土机(选配)和控制阀中的回转回路提供高压油。主泵有三个装置。作为流量控制的调节器,先导泵是一种齿轮泵,可向先导油路提供压力油。减压阀将主泵3的出油压力无限降低,该压力用于主泵1、2的控制。

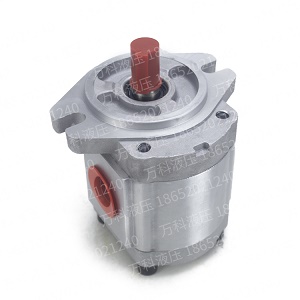

 挖掘机齿轮泵
一、根据泵油(主泵1和2))的压力和流量控制:

功能:控制1、2主泵出油压力,使1、2主泵总负荷不超过设定功率。

工作流程:

1、当1、2主泵的输油压力因负荷增加而增加时,增加的输油压力作用于柱塞。

2、压力油将斜盘向后推,直到斜盘和弹簧1和2在中间销的中间受力相等。

3、挖掘机齿轮油泵1、2主泵流量减少。

二、同时旋转和前端附件(主泵1和2))组合运行时的流量控制:

功能:根据旋转(主泵3)的负载,降低主泵1和2的负载。控制主泵1和2的输送压力,使总负载达到主泵1、2和3不高于设定功率。

工作流程:

1、主泵3出油压力通过P口作用在阀柱塞上。

2、 当推动控制柱塞时,弹簧被压缩,弹簧力变大。当弹簧力消解阀柱塞的力时,阀柱塞向左移动。因此,压力油从P口流向:I A口被堵塞,不能流动。

3、挖掘机齿轮泵主泵3的出油压力过高时,阀柱塞向右移动,斜盘角度变小。
标签:挖掘机齿轮泵 齿轮泵
