外哄合齿轮泵是怎样吸、 压油的？

问：外哄合齿轮泵（渐开线齿形）是怎样吸、 压油的？

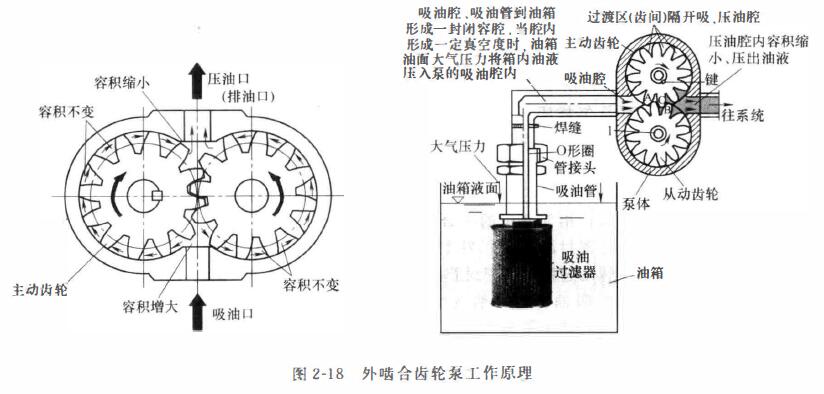

答：当主动齿轮按图示方向旋转时， 下部吸油腔内的轮齿脱离啃合， 密封腔容积不断增大，腔内 形成一定的真空度， 大气压将油压入到吸油腔内， 叫 “吸油” ；随着齿轮的旋转， 充满在齿槽内 的油液按箭头方向被旋转的轮齿齿谷带到上部的排油腔．轮齿不断进入啃合， 使排汕腔（密封容 腔）的容积减小．油液受挤压，从压油口排往系统， 这就是齿轮泵的吸油和压油的工作原理。 在 容积不变的区段只传输油。齿轮泵不需要配油装置，但不能变拭（图2-18)。
