浅谈多路换向阀的连接方式有哪些?

时间:2021-05-28 来源:WANKE万科 作者:液压阀厂家 点击:

随着液压行业的兴起,在众多行业中都有使用到,尤其是工程机械中,使用阀的比较多。其中为了能够完成某一工况,通常需要几个执行元件协同动作,把各种阀组合在一起,同时配有单向阀、溢流阀、安全阀、以及补油阀等,进行组合成多路换向阀,不过它都是公用一个进油口和出油口,而其中多路换向阀的链接方式有多种,不过大伙对于这并不是很了解,所以今天小编就来跟大伙谈谈它的连接方式有哪些?

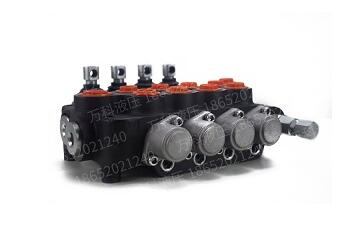

 多路换向阀
1、并联油路多路换向阀

各阀之间进油路和回油路并联,进回油互不干扰。各滑阀可独立操作,执行元件分别动作;也可同时操作,执行元件先后动作,负载小的先动作。各执行元件的油液仅是泵输出流量的一部分,同时工作时速度比单个动作慢,各阀都中立时卸荷。

2、串联油路多路换向阀

各阀之间进油路串联,前面阀的回油路和后面阀的进油路相连,各阀可单独或同时控制,可实现各执行元件的同步动作,同时控制时供油压力等于各执行元件的负载之和,克服负载能力降低。

3、串并联油路多路换向阀

各阀之间进油路串联,回油路并联,即组成串并联油路。当某一换向阀工作,其后面的各换向阀的进油路均被切断,因此,一组多路换向阀中只能有一个换向阀工作,各阀之间具有互锁功能,从而可以防止误动作。

以上内容就是关于多路换向阀的连接方式的介绍了,当我们了解这些连接方式时就可以更好的使用多路换向阀了,希望对大伙有所帮助。
