液压阀型号及表示含义

一、通用阀门：所有阀门型号都有下面七个单元组成：

1  2  3  4  5 —— 6  7 液压阀型号及表示含义

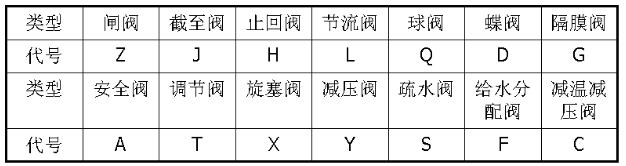

通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。以下图为例： 1 、阀门类型代号： 即： Z  闸阀  J 截止阀  L 节流阀  H 止回阀和底阀  Q 球阀  X 旋塞阀  D 蝶阀  A 安全阀  S 蒸汽疏水阀  Y 减压阀  G 隔膜阀

注明：

  当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代 号前再加注一个汉语拼音字母

（1）阀门类型代号前加“ D ”为低温阀门（低于－ 40 ℃）；代号前加“ B ”为保温的阀门（带加热套）；防火型  F ；缓闭型  H 。

（2）截止阀类型代号前加“ W ”，表示波纹管密封阀门。

（3）闸阀类型代号前加“ P ”表示用于排渣系统阀门，加“ X ”或“ K ”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“ S ”表示竖式安装，加“ W ”表示卧式安装。

（5）在地下水用闸阀类型代号前加“ D1 ”、“ D2 ”表示短系列，加“ Q ”表示球蝶阀，加“ S ”表示用于地下管网蝶阀。

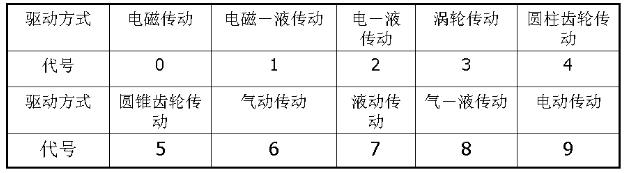

2 、传动方式代号： 即： 0 电磁动  1 电磁 - 液动  2 电 - 液动  3 蜗轮（蜗杆）  4 正齿轮   5 锥齿轮  6 气动  7 液动  8 气 - 液动  9 电动   若为手动则省略

注明：

对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用 6K 、 7K 表示，常闭式用 6B 、 7B 表示，气动带手动用 6S 表示。防爆电动装置的阀门用 9B 表示，户 外耐热式用 9R 表示。

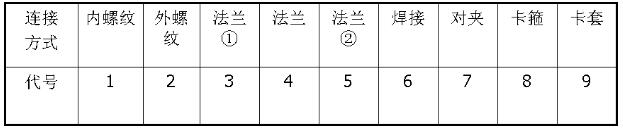

3、  连接方式代号： 即： 1 内螺纹  2 外螺纹  4 法兰式  6 焊接式  7 对夹式  8 卡箍  9 卡套

4、  结构形式代号

阀 门结构形式用 1 位阿拉伯数字表示，如下：

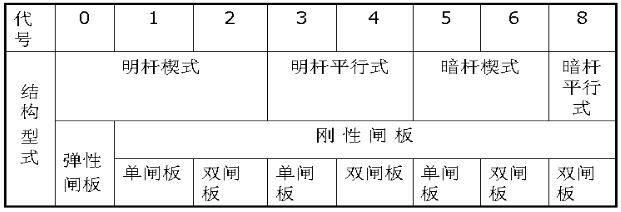

（一）闸阀结构形式代号： 即： 0 楔式弹性闸板  1 楔式单闸板  2 楔式双闸板  3 平行式单闸板  4 平行式双闸板

（2） 截止阀、截流阀结构形式代号：   即： 1 直通式  4 角式  5 直流式

（三）止回阀结构形式代号： 即： 1 直通式  2 升降立式  3 升降角式  6 旋启单瓣式

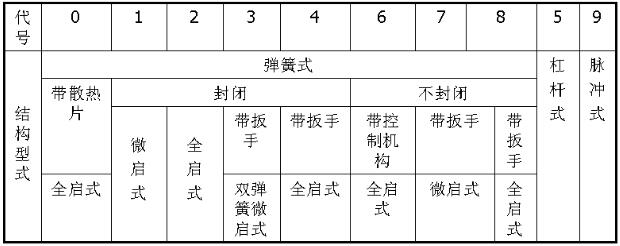

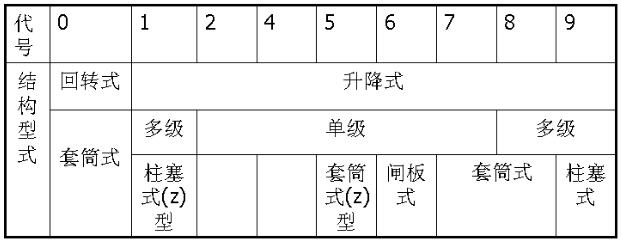

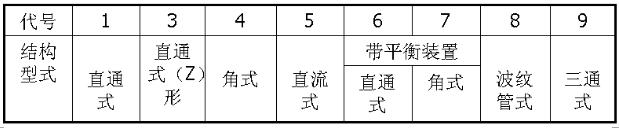

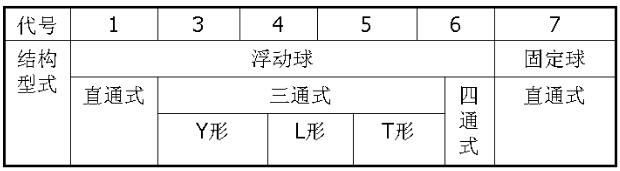

（四）安全阀结构形式代号： （五）调节阀结构形式代号： （六）球阀结构形式代号：   即： 1 浮球直通式  7 固定直通式

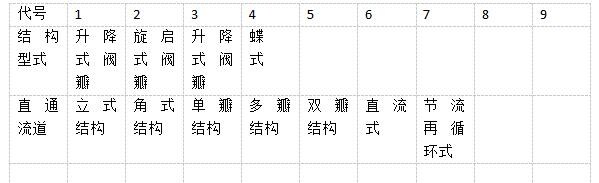

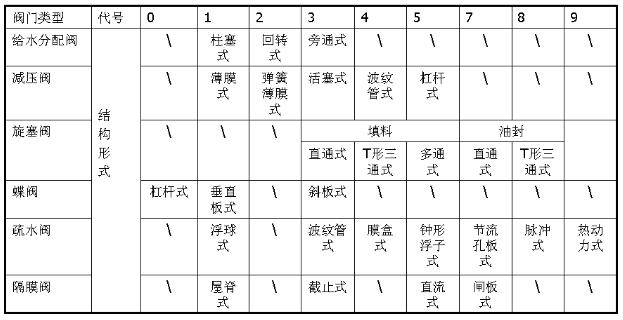

（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号： 注明：

  结构形式如为杠杆式安全阀，在结构形式代号前加“ G ”， 1 代表单杆微启， 2 代表单杆全启， 3 代表双杆微启， 4 代表双杆全启 .

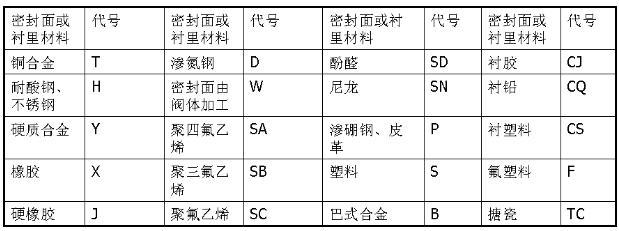

5 、密封面材质代号： （用汉语拼音字母表示） 注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）

即： H 合金钢  Y 硬质合金  F 氟塑料  T 铜合金  P 渗硼钢  X 橡胶  N 尼龙塑料  B 锡基轴承合金（巴氏合金）  Q 衬铅  J 衬胶  C 、 P  陶瓷、渗硼钢  W 本体材质 (  碳化钨硬质合金  )

6、  公称压力代号：   公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。公称压力数值是 MPa 的 10 倍，如： 16 则代表 1.6MPa 。

1　  当介质最高温度小于 450℃ 时，直接标注公称压力。

2　  当介质最高温度大于 450 ℃ 时，需标注工作温度和工作压力。

3　  工作压力用 “P” 做标志，在 “P” 右下角附加工作温度数字，该数值是介质最高温度数值除以 10 所得的整数。

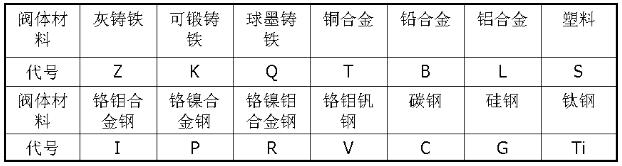

7、  阀体材料代号： 阀体材料代号用汉语拼音字母表示。 PN ≤ 1.6MPa 的铸铁和 PN ≥ 2.5MPa 的碳素钢阀体省略本代号。

即： T 铜及铜合金  C 碳素钢  P 18-8 系不绣钢  H Cr13 系不锈钢  Q 球墨铸铁  Z 灰铸铁  K 可断铸铁  L 铝合金。
