液压齿轮泵工作压力提高的解决方法

时间:2021-05-18 来源:WANKE万科 作者:液压阀厂家 点击:

液压齿轮泵工作压力的关键是有效减少内部端部泄漏,当前的方法是使用自动端面间隙补偿装置。其工作原理是将泵的压力油腔中的压力油引导至轴套的外侧或侧板,从而自动补偿端面磨损并减小端面间隙。

使用浮动轴套的典型结构,轴套1和2浮动安装,轴套的左腔与泵的压力油腔连通。当泵工作时,轴套1和2在左侧压力油的作用下向右移动,按压齿轮的两侧,从而自动补偿端面间隙。这样,液压齿轮泵的额定压力可以达到10-16MPa,体积效率不低于0. 9。

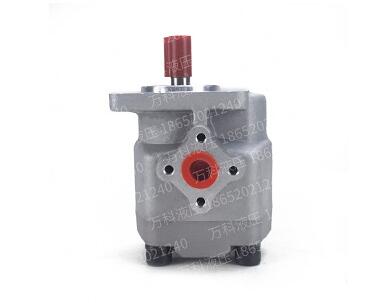

 液压齿轮泵
为了提高压力以及液压齿轮泵的体积效率,并实现泵的高压,有必要采取结构性措施来自动补偿端面间隙。

通常使用两种类型的自动端面间隙补偿装置:浮动轴套型或弹性侧板型。原理是引入压力油,使轴套或侧板靠近齿轮的端面。压力越高,间隙越小,可以自动补偿端面磨损并减小间隙。 齿轮泵的浮动轴套浮动安装,轴套外部的腔与泵的压力油腔连通。齿轮泵工作时,浮动套在油压的作用下被压在齿轮端面上,齿轮泵紧紧地压住两侧以补偿端面之间的间隙。
标签:齿轮泵 液压齿轮泵
