多路换向阀操作方式了解下!

时间:2021-04-30 来源:WANKE万科 作者:液压阀厂家 点击:

要说到多路换向阀的操纵控制方式基本上有手动直接控制式和先导控制式两类,具体如下:

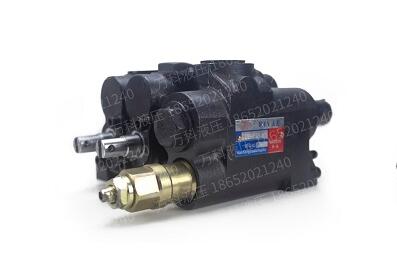

 多路换向阀
1、手动直接控制式

它是通过手柄直接驱动主阀芯的运动实现换向。采用手动操纵型多路阀的系统,需将多路阀布置在便于操作者操纵处(例如驾驶室内地面下),给主机部管带来困难,管路复杂.压力损失大,适用于低压、中小流量的简单设备液压系统。

2、先导控制式

随着液压系统的功率增大及操作频繁的需要,为了减轻操纵力,改善操作舒适性,目前在车辆与工程机械上越来越多地采用先导控制式多路阀。先导控制式多路阀又有以下三种形式。

(1)手动先导式多路阀类:

此类阀通过手柄驱动先导式多路阀中的先导阀芯的运动,最终靠液压力使主阀芯运动并定位换向。此种形式,只需将先导阀布登在便于操作处,而多路阀本体可布置于任何适当处.两者间用小直径管路连接即可.布局灵活,减小了管路损失.提高了系统效率。手动先导式多路阀是应用最多的一种形式。

(2)电液比例先导阀类:

它通过手柄驱动电位器,然后通过电-机械转换器使先导阀芯运动,从而控制液压力,再控制主阀芯运动并定位换向。

(3)微机电液比例先导阀类:

它利用微机输出的电信号,控制电-机械转换器来控制先导阀芯运动,然后通过液压力控制主阀芯运动并定位,这是电液比例控制的更高形式。

上述的电液比例先导阀类和微机电液比例先导阀类通常为新型 电液比例多路阀,采用这种阀的系统,只盆将电控制器 布隍于便千操纵处,而管路布觉柔性大.结构紧凑.压力损失小,系统的可靠性和效率较高。在技术较为先进、要求较高的场合逐步开始使用。
标签:换向阀 多路换向阀 多路阀
