常见的节流口形式、流量调节方法原理及特点

时间:2021-04-21 来源:WANKE万科 作者:液压阀厂家 点击:

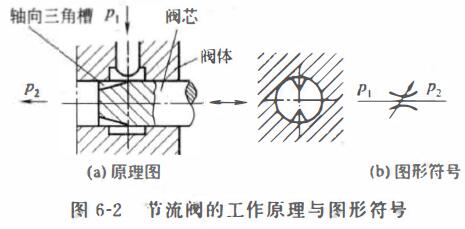

以图6-2(a)所示的轴向三角槽式节流口型普通节 流阀为例.说明节流阀的工作原理如下:阀体上开有进油口Pi和出油口P2,阀芯2端部开有轴向三角槽式节 流通道,汕液从进油口Pi流入.经三角梢节流后从出 汕口P2流出.通向执行元件或汕箱。通过外部调节机 构使阀芯做轴向移动,即可改变节流口的通流截面积实 现流址的调节。普通节流阀的图形符号见图6-2Cb)。除了上述轴向三角槽式节流通道(口)外,还有针阀式、偏心式、周边缝隙式、轴向缝隙式等节流口形式.其简 图、工作原理(流位调节方法)及特点等下列所示。
 节流阀
一、针阀式

1、工作原理(流狱调节方法)

使针阀做轴向移动即 可改变环形节流开口的 大小.以调节流量。

2、特点

结构加工简单,但节流口长度 大,水力半径小.易堵塞,流社受油 温影响较大,用于要求不高的场合。

二、偏心式

1、工作原理(流狱调节方法)

在阀芯上开一个截面 为三角形的偏心梢.移动阀芯就可以改变节流口的大小,由此调节流批。

2、特点

与针阀式节流口相同.但容易制造;其缺点是阀芯上的径向力不平衡,旋转阀芯时较费力.用于低压大流质和稳定性要求不高的场合。

三、轴向三角柏式

1、工作原理(流狱调节方法)

在阀芯端部开有一个或两个斜的三角槽,轴向 移动阀芯就可以改变三角疏通流而积从而调节流量。

2、特点

水力半径较大.小流量时的稳定性较好。当三角槽对称布灶时、液压径向力得到平衡.故适用于高压场合。

四、周边缝隙式

1、工作原理(流狱调节方法)

这种节流口在阀芯上开有狭缝,油液可以通过狭缝流入阀芯内孔再经左边的孔流出,旋转阀芯可以改变缝隙节流开口的大小。

2、特点

节流口可做成薄刃结构,从而获得较小的砬低稳定流拉,但是阀芯受径向不平衡力,故只在低压节流阀中采用。

五、轴向缝隙式

1、工作原理(流狱调节方法)

在套简上开有轴向缝隙,轴向移动阀芯就可以改变缝隙的通流面积大小,调节流量。

2、特点

可以做成单薄刃或双薄刃式结构,因此流卅对温度变化不敏感,此外,此种节流口水力半径大,小流量时稳定性好.用于性能要求高的场合。
