厂家解析减压阀的主要性能

时间:2021-04-11 来源:WANKE万科 作者:液压阀厂家 点击:

要说到减压阀的性能它与溢流阀一样,性能也有静态(稳态)特性和动态特性两类。下面让我们一起来看看吧!

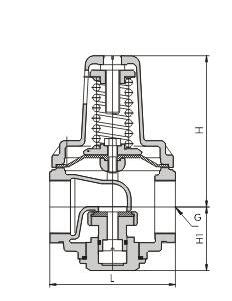

 减压阀
一、静态特性及性能指标

减压阀的静态(稳态)特性指稳态情况下,减压阀某些参数之间的关系。其静态性能指标包括调压范困、一次压力变化引起的二次压力变化址、通过流址(亦称负载流扯)的变化引起的二次压力变化址、压力稳定性、反向压力损失、动作可靠性等。

1、调压范围

它是指减压阀的二次压力(出口压 力)的可调数值。在这个范围内使用减压阀时, 能保证阀的基本性能。 阀的被控压力能够平稳升降无压力突跳或迟滞现象。

2、一次压力变化引起的二次压力变化址。

它可用 压力波动值反映.该值越小越好。不同型号规格的减压阀的压力波动值不同,例如广研中低压系列中的J型减压阀.当二次压力为lMPa时.一次压力从l.5MPa变化到其额定压力 6.3MPa时,其二次压力的波动值不得 超过士0. lMPa。 而榆次中高压系列中的JF型减压阀,当二次压力为2MPa时,一次压力从4MPa变化到其额定压力32MPa 时,其二次压力的波动值不得超过 。

3、通过流址(亦称负载流址)的变化引起的二次压力变化狱。

它可用二次压力的不均匀度0 [式(5-1)]式中, P20为减压阀通过流拭为零时的二次压力;P2, 为减压阀通过额定流址时的二次压力。

4、压力稳定性

它是指减压阀二次压力的振摆。 压力振摆越小, 阀的稳压性能越好 。 不同型号规格的减压阀的压力波动值不同, 例如广研中低压系列中的J型减压阀, 其压力振摆为O. lMPa。 而榆次中高压系列中的JF型减压阀, 当压力为16MPa以下时, 压力振摆为土O.3MPa. 而压力在16MPa以上时. 压力振摆为 士0.5MPa。

5、反向压力损失

它是指单向减压阀反向进油时. 阀通过流址在额定值下的压力降。 希望反向压力损失小一些。 额定压力为32MPa的单向减压阀的反向压力损失通常应小千O.4MPa。

6、动作可靠性

它是指减压阀的出油口的压力在反复升压和卸荷中, 动作应正常并且没有异常声音和 振动 。

二、动态特性及性能指标

减压阀的动态性能反映其工况发生突变时二次压力变化的过程,与溢流阀类似,通常也用时域特性进行评价。 将减压阀或单向减压阀的出油口突然卸荷或突然升压,通过液压试验系统和压力传感导片及相关二次电气仪表.即可得到升压与卸荷时的瞬态特性曲线(图5-55)。 整个动态响应过程是一个过渡过程。时域特性反映了减压阀或单向减压阀的快速性、稳定性和准确性等.具体指标及意义如下。

出口压力超调扯力t:,p是指过渡过程中出口处峰值压力和调定压力之间的差值。 出口压力升压时间l1指出口压力由卸荷状态时的压力升至调定压力时所需的时间;

出口压力升压稳定时间t2 指出口压力升到调定压力后至压力稳定时所需的时间;

出口压力回升时间t3 是指出口压力由卸荷状态时的压力升至调定压力稳定时所需的时间;升压过程时间l,1是指出口压力由卸荷压 力状态升压至进口压力达稳定时所需的时间;

升压动作时间t5 是指发出电信号至进口压力升压到稳定时所需的时间;

出口压力卸荷时间l5指出口压力由调定压力 状态卸荷至卸荷压力时所需的时间;

卸荷过程时间/7指进口压力由调定压力状态到出口压力至卸荷压力时所需的时间;

卸荷动作时间ts指发出电信号使出口压力到卸荷压力时所需的时间。

一个性能优良的减压阀的被控压力(出口压力)应具有较小的压力超调员, 较少的压力振荡即达到稳态时较短的调整(稳定)时间。
