定差减压阀与定比减压阀的工作原理

时间:2021-04-09 来源:WANKE万科 作者:液压阀厂家 点击:

要说到定差减压阀和定比减压阀,它们两者也是减压阀的一种。那么它们两者的工作原理是什么呢?下面让我们一起来了解下吧!

一、定差减压阀的工作原理

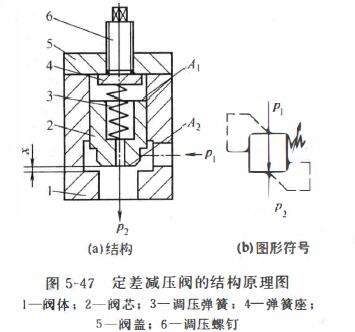

图5-47(a) 所示为定差减压阀的结构原理图。阀体l上的Pi和P2 分别为阀的一次和二次压力油口。初始状态, 减压阀口关闭, 即开度x= O,阀芯2不工作。当一次压力汕进入阀腔在阀芯环形面积A=A1 一心上产生一个液压作用力大千调压弹簧预调压力时,减压阀口打开, 二次压力油便经阀口和P2 进入减压回路,同时二次压力油经阀芯中间的阻尼孔进入阀上腔,并作用于阀芯的环形面积A=A1 -A2上,如忽略液动力、阀芯自重和靡擦力,则定差减压阀在稳定工作时的上下腔液压作用力之差和调压弹簧预调力相平衡,由于上下腔作用面积相等,因此一次压力Pi 与二次压力P2 之差与弹簧预调压力相等,即t::.p=Pi -p2= K(x+x。)。或者说!:::.p由调压弹簧力和阀芯有效承压面积确定。在弹簧刚度和阀的结构尺寸一定的情况下, 弹簧预压缩量越大,调压弹簧力越大,定差减压阀的压力差t::,.p也就越大;反之,压力差越小。
 定差减压阀与定比减压阀的工作原理
改变弹簧预调力就可以改变一次压力P1 与二次压力P2 之差。而阀在工作时, 由于阀口开度的变化较小,所以其变化对调压弹簧力的影响也就很小,因此调压弹簧在预压缩量一定时· 一次压力P1与二次压力P2之差t::,.p就近似地是一个定值。例如如果二次压力P2 增大使压差t::,.p减小,则阀口开度x减小,阀口阻力增大,使伪下降, 从而使压差t::,.p回升到设定值上;反之,如果二次压力P2 减小使压差t::,.p 增大, 则阀口开度2 增大·阀口阻力减小, 使P2 增大,从而使压差t::,.p下降到设定值上。

二、定比减压阀的工作原理

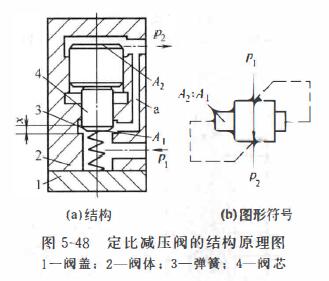

此类阀的作用类似于电力变压器,它能使阀的二次压力与一次压力成固定比例。其结构原理图如图5-48(a)所示。阀体2上的P1和P2分别为一次压力和二次压力油口. 它们对阀芯4 的作用面积分别为A1 和A2 , 弹簧3主要用千阀芯复位。P1 的一次压力油进入阀芯下腔并经减压阀口减压后,经流道a从P2 流出进入减压回路, 同时进入阀芯上腔。忽略液动力与弹簧力的影响,无论P1 或P2 发生变化或通过流扯发生变化时,通过比例减压阀可变节流口的调节作用,稳态时的一次压力P1 与二次压力P2 之比基本保持不变,即p1 /p2=A1 /A2。例如二次压力枑增大使增压比P1 IP2减小时, 则阀芯下移, 节流口开度x减小,阻力增大. 使Pi 减小, 从而使减压比P1 IP2回升到原来的数值附近。反之也是一样。
 减压阀
通过选择不同的面积A1和心可得到要求的减压比。总之,定比减压阀与液压增压湍的结构类同, 但作用和工作过程相反,定比减压阀是将一次低压输入转换为二次高压输出,增压比取决千大腔与小腔的面积比;液压增压器则是将一次高压输入转换为二次低压输出,减压比取决于小腔与大腔的面积比。
标签:减压阀
