浅谈压力控制阀的工作原理

时间:2021-04-08 来源:WANKE万科 作者:液压阀厂家 点击:

在液压传动系统中,控制油压的液压阀称为压力控制阀,或简称为压力阀。这种阀的共同点是利用平衡作用在阀芯上的液压和弹力的原理。

压力控制阀在系统中起调节和恒定压力的作用。它使用控制油与弹簧平衡的原理。其工作状态直接受到控制压力的影响,并且其状态正在变化。要了解各种压力阀的结构,很容易掌握不同工作条件下的阀的工作特性。

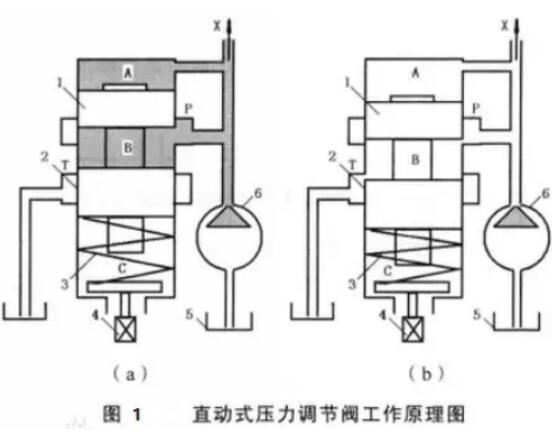

压力控制阀通过弹簧力和液压的平衡来控制阀体上油道的打开和关闭。系统的最大压力由溢流阀设置,系统的工作压力由外部负载确定。压力阀的工作原理如图1所示。液压泵的油进入B型腔后,两侧面积相等,因此阀芯上没有轴向推力。

在图1(a)所示的位置,弹簧推动阀芯将P端口与T端口分开,没有漏油,系统压力升高,A腔中的压力也升高,向下压缩。弹簧的力持续增加,直到超过弹簧的推力,导致阀芯向下移动,如图1(b)所示。由于P端口连接到T端口,压力油通过T端口排放回油箱,系统压力下降,A腔中的压力也降低。当油压低于弹簧力时,阀芯向上移动,并且P口和T口被切断。通过端口之间的连接,机油不会泄漏,压力再次上升,滑阀以这种方式交替不断地连续运动,并且系统压力可以动态平衡并稳定在一定值。这就是压力阀的工作原理。
 压力控制阀
在气动传动系统中,所有压力控制阀均基于平衡气压和弹簧力的原理进行工作,可分为以下三类:

1、减压阀:又称调压阀,定值装置(精密减压阀)等,起减压和稳定作用;

在液压系统中,通常使用一个液压泵,但通常有多个执行器需要供油,并且每个执行器的液压在工作时都不相同。通常情况下,液压泵的工作压力是根据需要在系统的各种执行器中获得最高压力的执行器的压力来选择的。这样,由于其他执行器的工作压力低于液压泵的供给压力,因此可以在分支油路上串联连接减压阀,并调节减压阀,以使每个执行器可以获得适当的工作压力。

根据结构和工作原理,减压阀也可分为直动式和先导式两类。

减压阀的工作原理是利用液体流过狭窄的间隙产生压力损失,从而使出口压力低于入口压力压力控制阀。根据不同的调压要求,有固定值减压阀,固定差压减压阀和固定比例减压阀。

2、溢流阀:也称为安全阀,限压截止阀等,它起到限压安全保护的作用;

溢流阀通过阀口溢出液压系统中的相应液体,调节系统的工作压力或限制其最大工作压力,并防止系统工作压力超载。

对溢流阀的主要要求是良好的静态和动态特性。静态特性是指良好的压力-流量特性。动态特性是指工作稳定,压力超调小以及突然添加外部干扰后的快速溢出响应。

3、顺序阀,平衡阀。根据气路压力进行一些控制。

在液压系统中,某些动作是有规律的。顺序阀是一种压力阀,它使用不同或相同的压力作为控制信号来自动打开或切断某个油路,并控制执行器按特定顺序工作。

以上内容介绍就是压力控制阀的工作原理了,希望可以帮助到大伙。
