电磁溢流阀的典型结构

时间:2021-03-21 来源:WANKE万科 作者:液压阀厂家 点击:

此类阀是由小规格电磁换向阀与溢流阀构成的复合阀,具有溢流阀的全部作用,并且可以通过电磁阀的通、断电控制,实现液压系统的卸荷或多级压力控制。还可以通过在溢流阀与电磁阀之间加装缓冲阀,以适应不同的卸荷要求。用于高压大流批系统中的电磁溢流 阀, 其中先导式溢流阀的主阀多为前述二节同心或三节同心结构。电磁溢流阀中的电磁阀有二位二通阀或三位 四通阀等形式。

1、二位二通阀和二节同心先导式溢流阀组成的电磁溢流阀。

O型机能(即常闭)的二位二通电磁换向阀 和二节同心溢流阀组合成的电磁溢流阀如图5-21所示。 图中电磁阀安装在先导式溢流阀的阀盖6上。P、T、K分别为溢流阀的进油口、出油口和遥控口; P1和T, 为电磁阀的两个通口, 并分别接溢流阀的主阀弹簧腔和导阀的弹簧腔。图示位置, 电磁阀未通电,由于电磁阀为常闭阀, 从溢流阀进油口P经阻尼孔c 、主阀弹簧腔、流道a的流来的压力油进入导阀前腔,由于P1 和T, 口封闭, 故压力油不能经过电磁阀而被堵住, 此时系统在溢流阀的调压值下工作。当电磁阀通电换向时, R和T, 口连通, 进人主阀弹簧腔及导阀前腔的油液便通过凡和T,口和溢流阀的导阀弹簧腔及主阀体上的流道d, 经主阀的回油口T排回油箱,从而使主阀近似于一个弹簧力很小的直动溢流阀,主阀在极低压力下打开使系统卸荷。当电磁铁断电阀芯复位后,P,飞口重新被封闭, 系统便又升压至溢流阀的调定压力。

2、二位二通电磁阀和三节同心溢流阀组成的电磁溢流阀。
 二位二通电磁阀

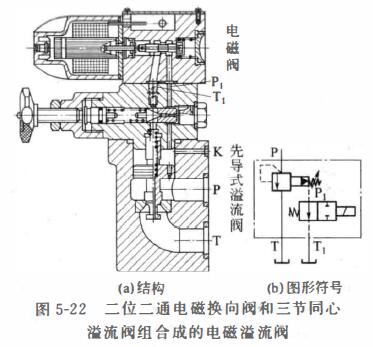

H型机能的二位二通电磁换向阀和三节同心溢流阀组合成的电磁溢流阀如图5-22所示。图中常开的电磁阀也安装在先导式溢流阀的阀盖上。P、T、K分别为溢流阀的进油口、出油口和遥控口;P1、飞分别为电磁阀的两个通口。图示位置, 电磁阀未通电,由于电磁阀为常开阀,系统卸荷。当电磁阀通电后, 关闭先导阀的回油路,系统升压至溢流阀的调定压力。上述电磁溢流阀中二位二通电磁换向阀的机能可以任选,但不同机能所适宜的工况类型不同。例如对于O型机能的二位二通电磁阀组成的电磁溢流阀,只有电磁铁通电时才能使系统卸荷,所以适用于工作时间长、卸荷时间短的工况;而H型机能的二位二通电磁阀组成的电磁溢流阀,则适用于工作时间短,卸荷时间长的工况。

3、三位四通电磁阀和二节同心溢流阀组成的电磁溢流阀。
三位四通电磁阀

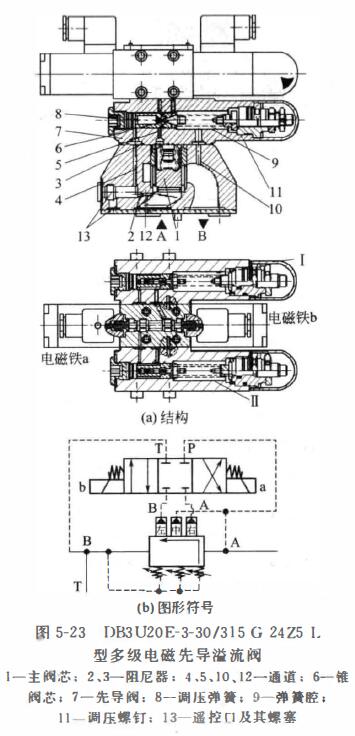

图 5-23(a) 所示为华德液压公司所产 DB3U20E-3-30/315 G 2425 L 型多级电磁先导溢流阀。 该阀为先导控制的二节同心式三级溢流阀, 主阀和导阀均为锥阀式结 构。 通过电磁换向阀可以控制系统的压力实现三级变化。

它主要由主阀、5 通径三位四通电磁阀和三个先导阀组成。导阀1 、Il为直动型溢流阀。三位四通电磁阀的中位机能为O型, 如图5-23(b) 所示。阀的工作过程如下。当电磁铁断电时. A 腔压力由导阀7 控制。A 腔的压力油作用在主阀芯1 下端的同时, 通过阻尼器2 、3和通道12 、4 和5 作用在主阀芯上端和先导阀7 的锥阀芯6上。当系统压力超出调压弹簧8调定的压力时.锥阀芯6被打开. 同时主阀芯上端的压力油通过阻尼器3、通道5、弹簧腔9及通道10 排回油箱。这样, 压力油通过阻尼器2、3时在主阀芯上产生一个压力差, 主阀芯在此压力差的作用下打开。此时, 在调定的压力下压力油从A 腔流到B 腔溢流。

当电磁铁a 通电时, A 腔压力由先导阀Il控制。电磁铁b 通电时, A 腔压力由先导阀I控制。由于不论先导阀1和(l吼"个工作时.A 腔压力油都要通过阻尼器2 、3 和通道12 、4 和5 作用在主阀芯上端和先导阀7 的锥阀芯6 上, 再通过电磁阀作用在先导阀l或Il的锥阀上. 所以先导阀7的调定压力都要高于先导阀I和1l的阅定压力。
 电磁阀

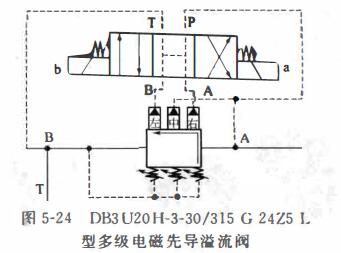

如将上述溢流阀中的O型中位机能三位四通电磁阀改为"H" 型, 其型号为DB3U20H-3-30/31 5G 24Z5 L型多级溢流阀(图5-24) 、则在断电时A 腔压力汕作用在主阀芯1 下端的同时, 通过阻尼器2 、3 和通道12 、4 和5 作用在主阀芯上端并通过电磁阀中位直接回油箱. 所以主阀芯打开, 系统处干卸荷状态, 而系统压力的两级控制分别由先导阀I和1l调定。但此时先导阀7的调定压力仍然要高于先导阀I和II的调定压力, 这个调定压力可起到安全阀的作用。
 电磁溢流阀

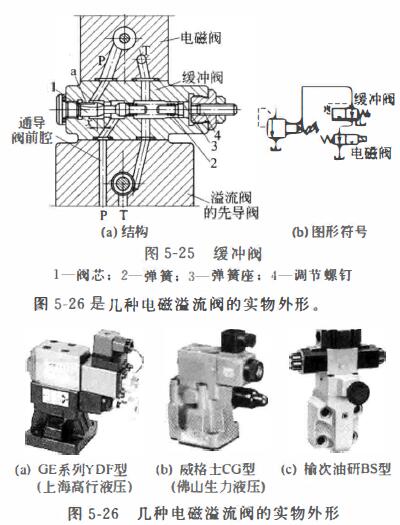

在高压大流且系统中使用上述电磁溢流阀使系统卸荷时, 为防止因短时间内释压而产生剧烈振动, 可在电磁阀和先导阀之间设置一个缓冲阀(又称缓冲器), 其结构原理和图形符号如图5-25 所示。当电磁换向阀的P 口与T 口不通时, 溢流阀的导阀前腔压力经阀芯l 上的沟槽a作用在其左端面. 压缩弹簧2 使阀芯右移并将阀口X关小至阀芯被弹簧座3和调节螺钉4限位, 此时溢流阀在调定压力下工作。当电磁阀P口与T口接通时, 导阀前腔压力需经阀口T 才能经电磁阀P 口与回油相通。电磁阀P 口与T 口相通时. 阀芯1 在弹簧力作用下左移时受槽a的节流作用影响而形成一个缓冲过程, 这样可减少因突然释压而产生的冲击和振动。调整陨节螺钉可改变活塞行程和弹簧预调力. 从而改变卸荷时间。 完全拧紧调节螺钉4, 缓冲阀全开, 节流口开度 和弹簧力最大, 卸荷时间最短, 基本不起缓冲作用; 反之. 完全松开调节螺钉4' 节流口开度和弹簧力最小, 卸荷时间最长, 卸荷过程较平稳。
