换向阀的机能介绍

换向阀的阀芯没有被操纵而处千原始位置（也称停车位置）时，阀的各通口的连通方式，称为阀的机能。滑阀的不同机能可满足不同的功能要求。

1、二位二通阀的机能

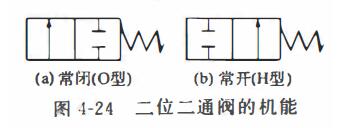

二位二通阀只有两个油口，它们的连通方式只有通或断两种。 如常用的弹簧复位的 二位二通阀机能有常闭式(0型）和常开式CH型）两种（图4-24)。 2、二位三通阀的机能

对应于阀芯与弹簧的不同安装方向与位置， 二位三通阀有如图4-25所示两种机能。 3、二位四通阀的机能

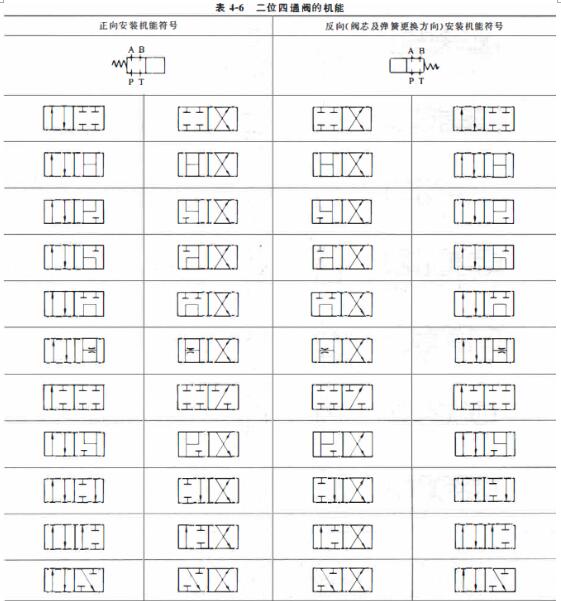

二位四通阀的机能有多种， 如表4-6所示。 4、三位换向阀的机能（中位机能）。

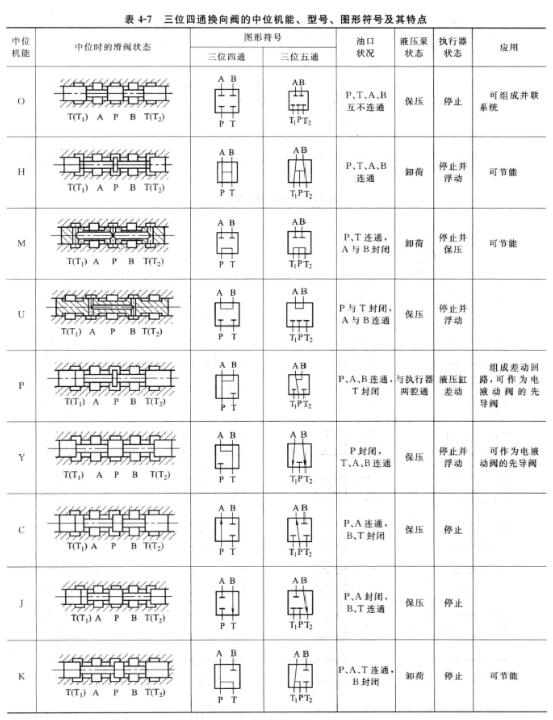

三位换向阀（四通和五通阀）的机能通常指其中位机能，不同的中位机能可通过改变阀芯形状和尺寸得到。三位换向阀常见的中位机能、型号、图形符号及其特点等如表4-7所示。 关于换向阀机能的说明：

1、对千三位四通换向阀．为了满足某些特殊使用要求，通过阀芯结构的改变，将左、右两边的换向工作 位性也设计成具有不同的机能。此时，换向阀的机能要用三个字母表示： 第一个字母表示中位机能， 第二个字母表示右位机能， 第三个字母表示左位。如果左位或右位为通路，则用两个字母表示，例如图4-26所示为OP型、OM型 、MP型换向阀。

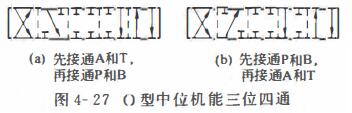

2、一般的换向阀， 换向过程中各个油路同时以一种状态切换至另一种状态。 同一种中位机能的换向阀， 通过适当改变阀芯台肩尺寸后， 可以使某个通路提前开启或关闭。 换向阀这种从一个位置向另一个位置切换过程中的通路机能， 称为换向阀的过渡机能。 例如图4-27为O 型中位机能三位四通换向阀的两种不同过渡机能： 从中位切换至左位时， 图4-27(a) 是先接通A和T, 再接通P和8; 图4-27(b)是先接通P 和B. 再接通A和T。 反之， 从中位切换至右位时． 也有类似的不同过渡机能。

通常只有液动或电液动换向阀才设计成不同的过渡机能， 而电磁换向阀因为阀芯的总行程较短，故通常不设置特殊的过渡机能。

3、三位四通换向阀，可以只使用其中间位置和左右任何一个换向位置的机能， 将得到二位四通阀的多种机能； 也可以只使用左右两边换向位置的机能， 而将中位机能仅作为一种换向过渡状态时的机能。
