解析高压齿轮泵的内部结构图

了解高压齿轮的泵消费者，应该知道它是由两个齿轮彼此之间啮和在一路而构成的泵就叫做高压齿轮泵。众多消费者在购买时看到往往是外部的结构，对于内部结构一点都不知，那么今天wanke万科小编就来跟大伙解析下高压齿轮泵的内部结构图，供大伙参考。

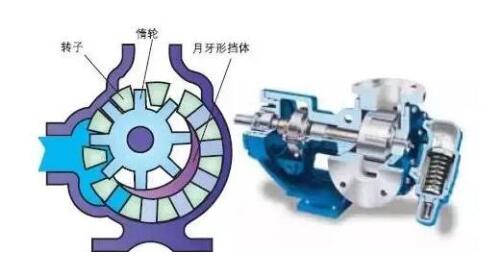

从图中可以看出两个齿轮的轴安装在两个泵盖的轴承孔中，正齿轮轴伸出泵体，并由电动机旋转。外齿轮高压齿轮泵结构简单，重量轻，成本低，工作可靠，并且使用范围广。 高压齿轮泵工作时，主动轮与电动机一起旋转，并启动从动轮以跟随旋转。当吸气室一侧的啮合齿逐渐分离时，吸气室的容积增大，压力下降，吸气管中的液体被吸入泵中。吸液通过齿槽中的齿轮以两种方式推入排放腔。

在液体进入排出室之后，由于两个齿轮的齿轮齿连续啮合，因此液体被挤压并从排出室进入排出管。正齿轮和从动齿轮连续旋转，泵可以一个接一个地吸排液体。
