普通单向阀的主要性能和使用要点

时间:2021-01-27 来源:WANKE万科 作者:液压阀厂家 点击:

一、普通单向阀的主要性能

1、正向最小开启压力(使阀芯刚开启的进液腔最小压力) PA。设单向阀的出液口[见图4-2(a)] 压力为零, 由阀芯的力平衡条件. 可得正向最小开启压力为:
单向阀
式中, PA 为正向最小开启压力, MPa; F, 为弹簧力, N; Fr为阀芯上的摩擦阻力, N: G为阀芯重力,(仅在阀芯为垂直安装时考虑. 在大多数情况下可忽略不计); A为阀座口的面积, m2 •单向阀的正向最小开启压力因应用场合不同而异.对于同一个单向阀. 不同等级的开启压力可通过更换阀的弹簧实现: 若只作为控制液流单向流动的单向阀, 弹簧刚度选得较小, 其开启压力仅需0.03-0.05MPa;若作为液压系统的背压阀使用, 则需换上刚度较大的弹簧. 使单向阀的开启压力达到0. 2-0. 6MPa 。

2、压力损失(单向阀正向通过额定流址时所产生的压力降)。压力损失包含由千弹簧力、摩擦力等造成的开启压力损失和液流的流动损失两部分。为了减少压力损失, 可以选用开启压力低的单向阀。

3、反向泄漏址(液流反向进人时阀座孔处的泄湍址)。一个性能良好的单向阀应做到反向无泄漏或泄漏址极微小。当系统有较高保压要求时, 应选用泄漏从小的结构. 如锥阀式单向阀。对单向阀的基本要求是, 正向流动时阻力损失小.反向截止时密封性好, 动作灵敏, 工作时不应有振动与噪声。

二、普通单向阀的使用要点

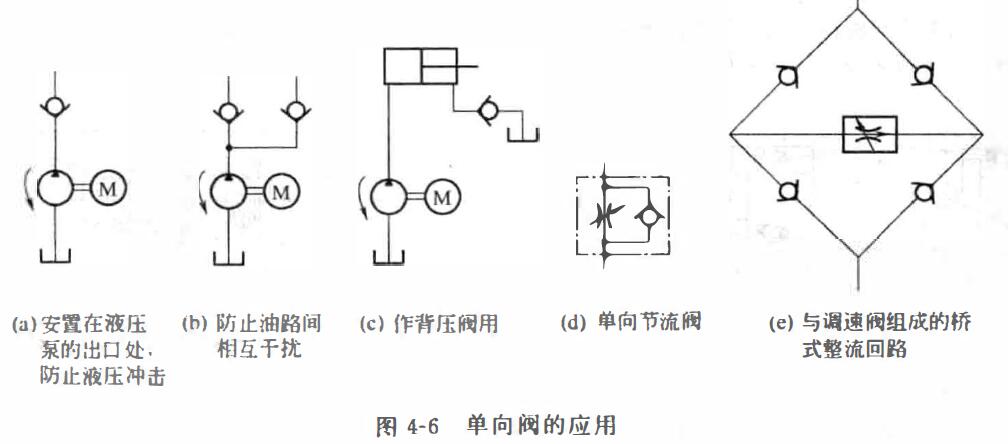

1、应用场合(图4-6)

(1)安置在液压泵的出口处[00 4-6 (a) J . 防止系统中的液压冲击影响泵的工作, 或当检修泵及多泵合流系统停泵时防止油液倒灌。

(2)安装在不同油路之间[图4-6(b)], 防止油路间相互干扰。
液压系统
(3)在液压系统中作背压阀使用[图4-6(c)], 提高执行元件的运动平稳性。

(4)与流社阀(如节流阀、调速阀)和压力阀(如顺序阀、减压阀)等组合成单向复合阀, 例如图4-6(d)为单向节流阀。

(5)其他需要控制液流单向流动的场合, 如单向阀群组的半桥和全桥与其他阀组成的回路[图4-6(e)]。

2、使用注意事项
(1)在选用单向阀时. 除了要根据需要合理选择开启压力外, 还应特别注意工作时流扯应与阀的额定流撒相匹配, 因为当通过单向阀的流扯远小于额定流盘时, 单向阀有时会产生振动。 流扯越小. 开启压力越高. 油 中含气越多, 越容易产生振动。

(2)安装时` 须认清单向阀的进、 出口 方向, 以免影响液压系统的正常工作。 特别对于液压泵出口处安装 的单向阀, 若反向安装可能会损坏液压泵及原动机。
