普通单向阀在液压系统中的作用是只允许液流 沿管 道一个方向通过，另一个方向的流动则被截止。 按阀芯形状不同，普通单向阀有球阀式和锥阀式两种。
2、普通单向阀工作原理

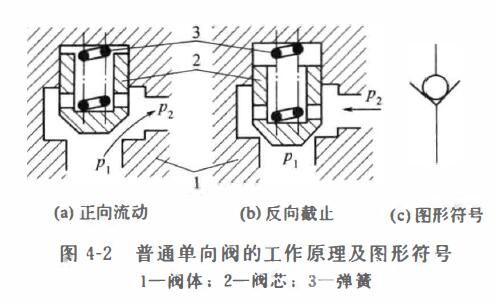

图4-2所示为普通单向阀（锥阀式）的工作原理及图形符号。当液流从P1 口流入时，P1 口的液压力克服作用在阀芯2上的P2 口压力油所产生的液压力、弹簧3的作用力、阀芯2与阀体l之间的联擦阻力．顶开阀 芯， 油液从P1 口流向P2 口，实现正向流动［图4-2(a)]。反之．当压力油从P2 口流人时，在P2 口液体压力和弹簧力共同作用下，阀芯被紧紧压在阀体的阀座上，液体流动被切断．实现反向截止［图4-2(6)]。
3、普通单向阀典型结构

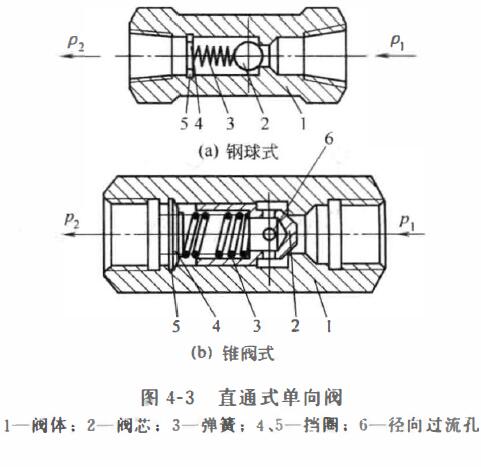

按流道不同，普通单向阀有直通式和直角式两种典型结构。直通式单向阀（图4-3)的液流进、出流道直通，故一般为管式连接（通过阀体1两端的锥管或直管螺纹孔与管接头连接于系统中）；其中图4-3(a) 和图4-3( b) 所示的单向阀的阀芯分别为钢球式和锥阀式。
钢球式阀的结构简单， 但由于钢球无导向部分， 故其反 向截止时的密封性能不如锥阀式． 一般用于流从较小的 场合。 锥阀式虽然加工要求较钢球式严格． 但其导向性好 、 密封可靠． 故应用最广。
