液压换向阀几位几通识别方法

时间:2022-04-17 来源:WANKE万科 作者:液压阀厂家 点击:

液压换向阀中比较常见的是二位(左位,右位)和三位(左位,右位,中位),每个工作位置时油液的流动方向不同;几通实际就是指换向阀外接几条油管,常见的有二通,三通,四通和五通。有几个方格就代表几位阀,有几个通油口就代表几通阀,合起来称为几位几通阀。如二位二通阀、三位四通阀。在简图中我们可以看符号中有几个用竖线隔开的"方格",有几个就是几位。再看某一个的方格中有几个与"方格"边框相交的竖线,有几个就是几通。那么如何识别液压换向阀是几位几通呢?

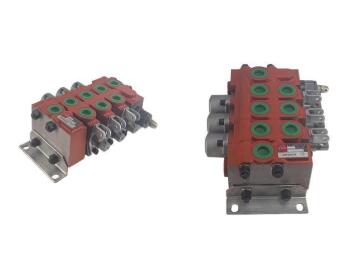

液压阀
其中箭头表示通路(液流方向),一个箭头表示两通,即进油与出油,二个箭头就是四通;┴ 和┬与方框的交点表示通路被阀芯堵死。若图中一个框内有两个箭头,及一个 ┬ 那就表示五通,一通被堵。

1、 位—用方格"□"表示,几位即几个方格;

2 、 箭头↑首尾和堵截符号┴与一个方格有几个交点即为几通。↑ 表示油口相通,方向不表示实际流向。┴ 表示油口不通 ;

3 、P、A、B、T、O有固定方位,P—进油口;T、O—回油口 ;A、B—与执行元件连接的工作油口 ;

4、 弹簧—W,画在方格两侧;

5、 常态位置 三位阀,中间一格;二位阀,靠弹簧的一格。
标签:液压换向阀
