讲述液压阀中液阻的特性

时间:2021-01-17 来源:WANKE万科 作者:液压阀厂家 点击:

尽管液压阀的品种、类型繁多,功能不尽相同,但其实质都是通过控制阀芯的位置而对阀口的液流阻力(尼)进行控制, 从而达到调节压力或流量的目的。从此角度而言,任何一个液压阀均可视为由各种液压阻力控制装置(如串联、 并联、 桥路等)即液阻网络构成。

与变蜇泵或变扯马达的容积控制方式相比,液压阻力控制存在压力损失,但由于液压阀芯的行程s和操纵力F 相对较小(一般s= O. 1-lmm, F= 10-lOON), 故用较小功率的驱动操纵装置即可实现控制调节,从而为微电子技术与液压技术的整合或一体化提供了有利条件。

1、液压阻力(尼)

液阻是构成液压阀的基本单元,其特性可用液压阻力(尼)来描述。 借助电液对应方法,有液压欧姆定律:液阻R (相当千电阻)为压差变化△p (相当于电压U)对相应流扯变化△p(相当于电流J)的比值。
液阻的特性

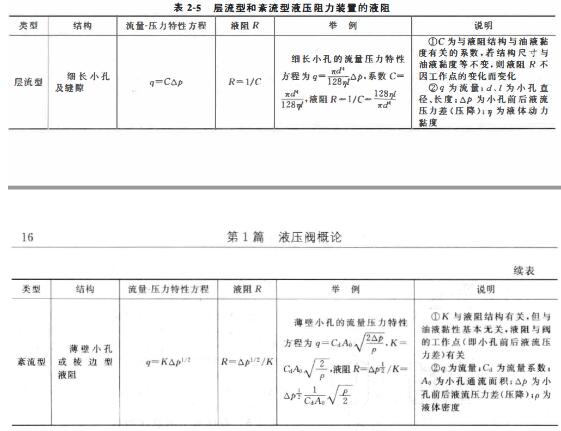

在已知液阻的流量-压力特性方程情况下, 利用式(上图) 可以求出其液阻。 表 2-5列出了层流型和紊流型液阻的流扯-压力特性方程及其液阻的表达式。
 液压阀

2、液阻的串联与并联及其特

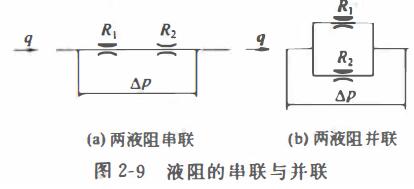

液压阀中常见的液压阻力装凳的组合形式是液阻的串联与并联(图2-9)。
 液阻的特性
(1)串联液阻
两液阻R1与凡串联时的压力、流址和液阻之间的关系为:
串联液阻
(2)并联液阻。两液阻R1与凡并联时的压力、流址和液阻之间的关系为:
 液阻
式中,R为当址液阻,R=R1R2/(R1+R2)。
