分享关于液压阀上的作用力

时间:2021-01-15 来源:WANKE万科 作者:液压阀厂家 点击:

液压阀在工作过程中. 阀芯要受到多种力的作用。了解和华握各作用力的特性与分析计算方法, 对于液压阀的原理分析、正确使用和维护、故院的快速准确诊断与排除等都十分重要。因此了解液压阀上的作用力还是比较重要的,下面让我们一起来了解下吧!

1、液压作用力

在液压阀中, 因为液体重力引起的压力差相对千工作压力来说是极小的,故通常可忽略不计, 认为同容腔中各点的液体工作压力p近乎相等。液体压力对与其相接触的固壁的作用力的计算, 因固壁形式不同而分为以下两种情况。
(1)平面固壁上的液压作用力片等于压力p与承压面积A的乘积,即液压阀上的作用力

(2)曲面固壁上的液压作用力在某一方向(例如水平x方向)的分力(液压作用力)等于压力p与曲面在该方向的垂直面内投影面积即承压面积(Ax)的乘积.即承压面积

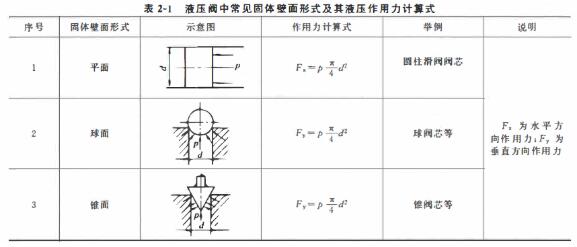

液压阀中的常见固体壁面形式及其液压作用力计算式见表2-1。
液压阀上的作用力
