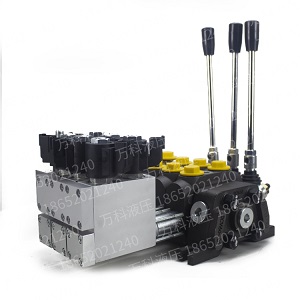

聊聊比例多路阀的6大组成

众所周知，比例多路阀它所使用的压力最高可达到42MP，其最大流量可达到300L/min。而这种阀门有着两种材质，分别是钢和铸铁，钢件的承压能力强，不过通流能力差。铸铁的通流能力强，不过在承压能力稍微低些。而今天小编主要跟大伙聊的是它的6大组成部分，下面让我们一起来了解下吧！ 1、泵侧阀块是液压泵与油箱阀块的连接，由进出油口、内置溢流阀、压力表接口、三通负载组成敏感流量控制阀、限压阀、卸荷阀等组成。有定量泵开路、变量泵闭路、恒压回路可供选择。

2、基础阀块是比例多路阀的主要部分，由A口、B口、换向阀块、可互换阀芯、两路负载敏感流量组成控制阀、缓冲阀、补油阀、负载敏感限压阀等部件。

3、驱动阀块是阀的驱动部分和定位装置或盖板，具有开关电驱动、比例电磁驱动、液压驱动、手动驱动、电驱动和十手动驱动、液压驱动十种手动驱动等多种形式可供选择。

4、端板是阀最侧面的基本阀块的接线端子，有附加的LS进油和回油口。

5、遥控单元是用于遥控阀的电动和液压操作手柄，操作力小，一般安装在驾驶室或控制室。有多种类型电动操作手柄，一个手柄可以控制多个阀门，可以是开-关，也可以是比例。液控操作手柄种类较少，单联和双联，最多可以控制两个阀门。

6、电子配件可选配流量调节单元、斜坡发生器、速度控制单元、闭环速度控制单元、报警逻辑电路、闭环位置控制单元等。

上述内容就是小编所给大伙分享的比例多路阀的6大组成了，希望这些内容对大伙有所帮助。
