液压阀的基本性能参数

时间:2021-01-13 来源:WANKE万科 作者:液压阀厂家 点击:

液压阀的性能参数决定了阀的工作能力。液压阀的基本参数与阀的类型有关。各类液压阀的共性参数与压力和流扯相关。额定工作状态下的公称压力和公称流量 (或者表征液压阀进出油口名义尺寸的公称通径)是适用于任何液压阀的基本性能参数,这些参数均应符合相关标准。

1、公称压力

液压阀的公称压力(又称额定压力)是按阀的基本 参数所确定的名义压力,用Ps表示。公称压力可以理解为压力级别的含义。公称压力标志着液压阀的承载能 力大小.通常液压系统的工作压力(系统运行时的压 力)不大于阀的公称压力则是比较安全的。

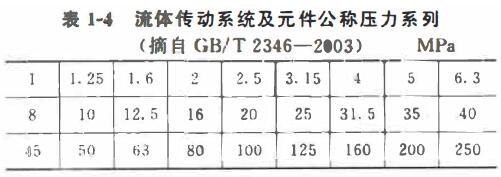

我国液压系统与元件的压力(工作压力、公称压力 等)的法定计扯单位采用Pa(帕,N/㎡).当压力较高时,采用MPa表示(1MPa=l06Pa)。压力应符合 GB/T 2346-2003规定的压力系列(见表1-4)。
液压阀公称压力

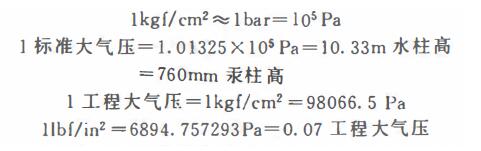

我国以前曾用过的压力单位有kgf/cm2 (千克力/厘米勹、bar (巴)、工程大气压,水柱高或采柱高等,而美国则一直采用英制的lbf/in2 (磅力/英寸2 )' 为了便于引进技术与设备的使用,现给出这些压力计批单位的换算关系如下:

为了便于包括液压阀在内的液压元件及系统的设计、生产及使用,工程上通常将压力分为几个不同等级,如表1-5 所列。
液压阀公式
2、公称流量与公称通径

液压阀的规格有公称流扯和公称通径两种表示方法。

(1)公称流批液压阀在额定工况下通过的名义流扯(又称额定流扯)叫做公称流侦.用qg 或Qg 表示,它标志液压阀的通流能力,主要用于表示中、低压液压阀的规格。

我国液压阀公称流批的常用法定计批单位采用L/而n(升/分)或m3 /s (米3 /秒),两者的换算关系为IL/min=0. 0000167m3 /s。

(2)公称通径液压阀液流进出口的名义尺寸(并非进出口的实际尺寸)叫做公称通径,用Og 表示。公称通径包含阀的主汕口的名义尺寸、体积大小和安装面的尺寸三层意义,主要用于表示高压液压阀的规格。

我国液压阀公称通径的常用法定计扯单位采用毫米(mm) 。为了与连接管道的规格相对应,液压阀的公称通径采用管道的公称通径(管道的名义内径)系列参数,故阀的通径一旦rvrl定之后,所配套的管道规格也就选定了。由于液压阀主油口的实际尺寸受到液流速度等参数的限制及结构特点的影响,所以阀的主油口的实际尺寸不见得完全与公称通径相同。

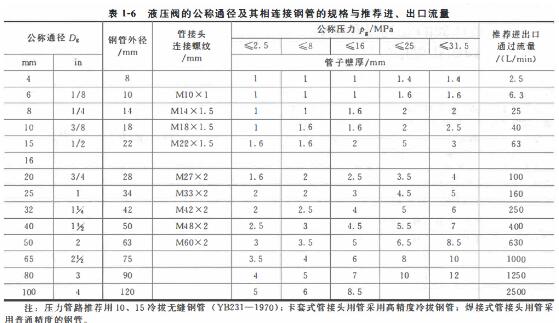

事实上公称通径仅用千表示液压阀的规格大小,所以不同功能但通径规格相同的两种液压阀(如方向阀和压力阀)的主油口实际尺寸未必相同。 通径在各制造厂商的产品说明书中一般用 公制 (mm) 或英制 (in) 两种形式表示。 表 1-6 给出了液压阀的公称通径及其相连接钢管的规格、 管接头连 接螺纹与推荐进出口流拭。
液压阀的公称通径
(3)关于液压阀的公称流批与公称通径的进一步说明由千液压阀的许多工作状态或性能指标取决于所通过的流蜇,所以,公称通径相同而形式不同的液压阀,在不同压力下, 其公称流量不一定相同;而且,即便公称通径相同而形式不同的液压阀, 由于结构性能的限
制,在相同压力下,其公称流扯也不一定相同。基于以上原因,许多液压元件厂商对其液压阀产品的流址指标,在规定正常工作条件下所允许通过的最大流叔值的同时,还给出在最大流员以下,通过不同流扯值时的有关性能参数改变的特性曲线,以便反映液压阀在各种工作参数下的工作状态和各类不同用户的选型使用。

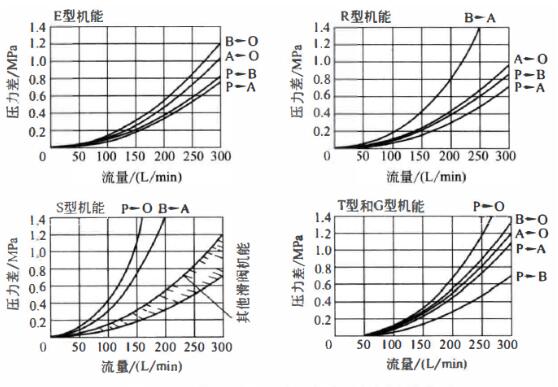

例如图1-9所示为力士乐WEH16型电液动换向阀(E型、R型、S型、T型和G型五个不同中位机能)的特性曲线, 从图中可看出各机能阀两个油口间流动时在不同流员下的压力差。
电液动换向阀特殊曲线
综上所述可知, 公称流量参数对于液压阀无实际使用意义, 仅用于选购液压阀时便于和动力元件(如液压泵)配套时参考;而液压元件产品样本上的流量特性曲线更具有实用价值。
