厂家分享直动式溢流阀工作原理!

时间:2021-07-06 来源:WANKE万科 作者:液压阀厂家 点击:

众所周知,溢流阀有两种阀,分别是先导式和直动式,而当直动式溢流阀接入系统时,液压油会在阀芯上产生一个力,力的方向与弹簧力的方向相反,当入口压力低于设定压力时溢流阀,阀芯不开启,进口压力主要取决于外负载。当油液的作用力大于弹簧力时,阀芯打开,油液从溢流口流回油箱。

弹簧力随着安全阀的打开而增加,直到与液压力平衡。当溢流阀开始溢流时,其进油口压力基本稳定在设定值,起到溢流稳定的作用。压力调节螺钉调节弹簧的预压,可以调节溢流阀的溢流压力值。而大伙对于,直动式溢流阀工作原理并不是很了解,下面就让我们一起来了解下吧!

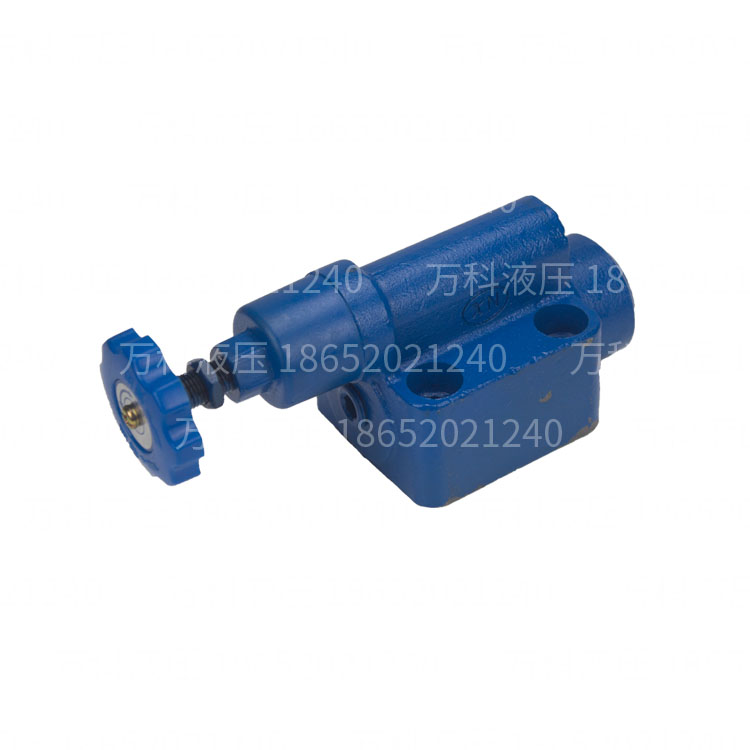

 直动式溢流阀
1、压力为P1的压缩空气,由左端输入经阀口10节流后,压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1,压缩弹簧2、3及膜片5使阀芯8下移,增大阀口10的开度使P2增大。若反时针旋转旋钮1,阀口10的开度减小,P2随之减小。

2、若P1瞬时升高,P2将随之升高,使膜片气室6内压力升高,在膜片5上产生的推力相应增大,此推力破坏了原来力的平衡,使膜片5向上移动,有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时,因复位弹簧9的作用,使阀芯8也向上移动,关小进气阀口10,节流作用加大,使输出压力下降,直至达到新的平衡为止,输出压力基本又回到原来值。

若输入压力瞬时下降,输出压力也下降、膜片5下移,阀芯8随之下移,进气阀口10开大,节流作用减小,使输出压力也基本回到原来值。

逆时针旋转旋钮1。使调节弹簧2、3放松,气体作用在膜片5上的推力大于调压弹簧的作用力,膜片向上曲,靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1,进气阀芯8的顶端与溢流阀座4将脱开,膜片气室6中的压缩空气便经溢流孔12、排气孔11排出,使阀处于无输出状态。
