分享单向节流阀结构、使用注意事项及缺点!

时间:2021-07-02 来源:WANKE万科 作者:液压阀厂家 点击:

单向节流阀的工作原理是制冷时,制冷剂从单向节流阀底部端口流入,将阀芯向上推,制冷剂可以顺利通过阀座上的两个通孔腔,然后通过单向节流阀流出。加热时,制冷剂从单向节流阀的顶部端口流入,从阀座顶部的节流口进入阀座腔。阀芯在制冷剂的推力和自身重力的作用下堵住两个通孔,迫使制冷剂流过孔口作辅助节流,然后流出单向节流阀。下面小编就来给大伙分享下单向节流阀结构、使用注意事项及缺点!

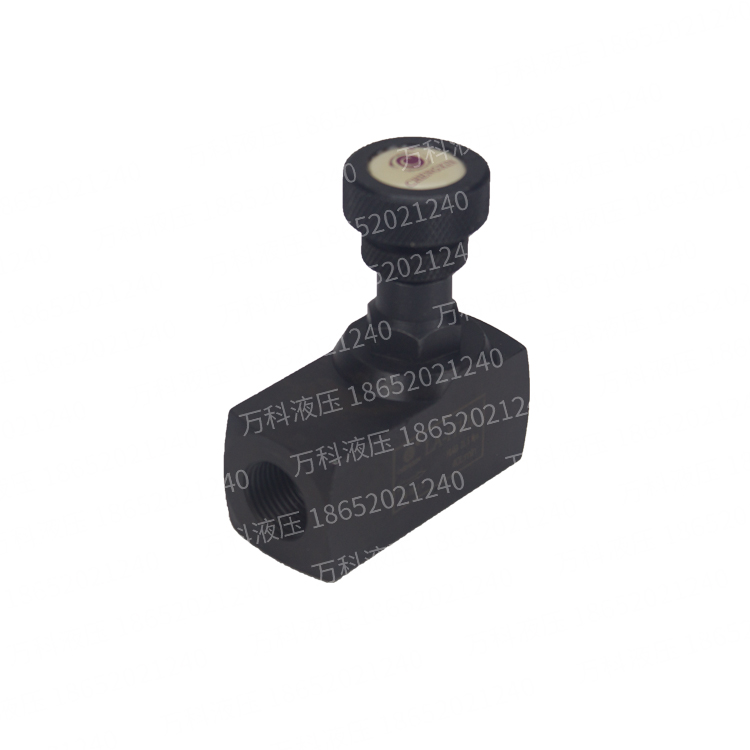

 单向节流阀
一、单向节流阀结构

单向节流阀主要包括阀体、阀座和锥柱形阀芯阀芯,其特点如下:

阀体上设有节流口和导流口;阀座安装在阀体内,具有阀座腔。阀座与阀体通过缩口密封连接,阀座腰部有多个通孔;阀芯安装在阀座腔内,用于沿阀座腔前后滑动以阻挡或远离通孔,阀芯头和节流孔贯穿阀芯。阀座端部有节流口,阀体与阀座之间有流道。当制冷剂参与制冷并从导流口输入时,阀芯被推离通孔,制冷剂从阀座腔流出。它通过通孔流出,经过流道,然后从节流口输出;当制冷剂参与加热并从节流口输入时,从节流口进入阀座腔,阀芯堵塞通孔,制冷剂通过节流孔口进行辅助节流,从导流口输出港口。 单向节流阀的主要特点是单向冷却冷却和辅助节流加热。

二、单向节流阀使用注意事项

1、单向节流阀与管道,管道与管道之间的焊接要注意不要让焊锡、灰尘等杂质进入制冷系统。

2、主机厂组装焊接管道时,确保阀体温度不超过120℃。

3、组装系统时,确保系统清洁。为防止毛细管堵塞,制冷回路中必须安装过滤器。

4、单向节流阀必须垂直安装。

三、单向节流阀的缺点

1、参与加热时必须使用辅助毛细管节流,增加耗材和成本。

2、辅助毛细管与第一个端口和第二个端口之间的两个焊点必须焊接,流程添加,流程繁琐。

3、只起到单向导通的作用,本身缺乏单向导通和辅助节流的作用。
标签:节流阀 单向节流阀
