浅谈节流阀与调速阀的区别及异同处!

时间:2021-06-07 来源:WANKE万科 作者:液压阀厂家 点击:

对于节流阀来说,它是通过改变节流截面或者节流长度一控制流体流量的阀门,在众多设备中得到广泛使用。一般节流阀出现的地方,都会有调速阀的存在,它是在节流原理基础上增设一套压力补偿装置,不过大伙对于节流阀与调速阀的区别及异同处,并不是很了解,因此下面小编就来跟大伙分享下。

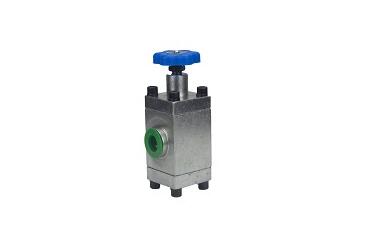

 节流阀
一、节流阀与调速阀的区别

1、节流阀,是通过调节控制阀门内的开度大小来直接限制流体通过的流量达到节流的目的。由于强制节流,节流前后会有较大的压差,被控流体的压力损失比较大,也就是说节流后的压力会降低。

2、调速阀是基于节流阀节流原理,在阀门内部结构上增加了压力补偿装置,改善了大节流后的压力损失并使节流后的流体压力。与节流前的压力基本相同,降低了流体的热量。调速阀一般分为二通调速阀和三通调速阀。二通调速阀由固定差压减压阀与节流阀串联组成,三通调速阀由固定差压溢流阀与节流阀并联组成,但它们都有一个共同特点:保持节流阀进出口压差基本不变,使通过节流阀的流量只与阀口开度A有关,与负载压力波动。

二、节流阀与调速阀的异同处

1、结构上

调速阀阀门是固定压差减压阀和节流阀的组合,节流阀没有固定压差减压阀。

2、性能方面

相同点:可以通过改变节流阀开孔的大小来调节执行器的速度。

区别:开孔后节流阀设定,负载的变化对其流量稳定性影响较大。对于调速阀,当节流阀的开度调整时,调速阀中的固定压差减压阀自动补偿负载变化的影响,使节流阀前后的压差基本为一定值,基本消除了负载变化对流量的影响。
标签:调速阀 节流阀
