节流阀的工作原理与分类怎样?

时间:2021-05-23 来源:WANKE万科 作者:液压阀厂家 点击:

问:节流阀的工作原理与分类怎样?

答:节流阀的工作原理是通过旋转流扯调节手柄轴向移动节流阀芯,或旋转阀芯来改变节流阀节流口的通流面积, 控制通过阀的流诅q的大小, 以实现对执行元件的无级调速。
节流阀
1、简式节流阀

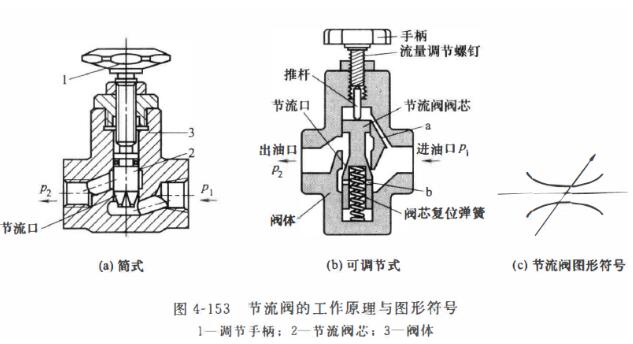

图4-153 (a) 为简式节流阀的工作原理。压力油从进油口P, 流入,经节流阀芯2和阀体3组成的节流口,再从出油口P2流出。旋转调节手柄1. 便可改变节流阀的通流面积,实现对输出口输出流量的调节。由图可知,进油口压力p, 作用在阀芯下端,产生一较大的方向向上的力,因此手柄l调节力矩很大,一般只用于压力较低的情况,或者先停机卸压,待调好手柄1后再通压,这种结构已使用不多。

2、可调节流阀

图4-153 (b)为可调节流阀的工作原理。与上述简式阀一样,压力油从进油口p, 进入,通过节流口后由出油口P2流出,同样也是用调节手柄调节节流口的大小, 以实现对流扯的调节。

不同的是,这种结构将其进油腔的压力汕p, 通过阀体上的小孔a (或者阀芯上的中心孔)和阀芯上的孔b进人阀芯上、下两腔,由于两端承压面积相等,因而阀芯上、下端受到的液压力相等, 阀芯只受复位弹簧的作用,所以手轮调节时所需的调节力矩比简式节流阀小得多, 在高压时用手也可轻松调节,故称为可调节流阀。
标签:节流阀
