先导式溢流阀的工作原理是怎样的?

时间:2021-05-14 来源:WANKE万科 作者:液压阀厂家 点击:

问:先导式溢流阀的工作原理是怎样的?

答:直动式溢流阀,不适合用于高压大流蜇,因为一方面手柄调节困难,另 一方面直动式溢流阀启闭特性都是很差的。为此,出现了先导式溢流阀

先导式溢流阀在结构上分为两部分,上部是一个小规格的直动型溢流阀(先导部分),下部是主阀部分,这样,构成的先导式溢流阀调节力矩小,启闭特性好。
 先导式溢流阀

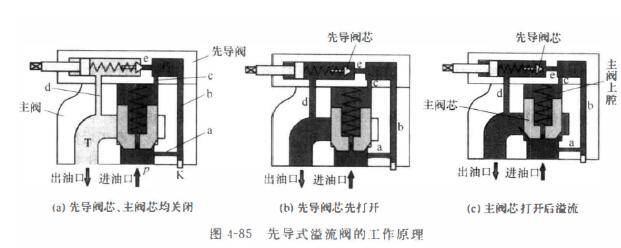

图4-85为先导式溢流阀的工作原理。压力油由进油腔p流入,作用在主阀芯下端的环状面 积上,并且经主阀芯上的阻尼孔a (压力降为P1 )、流道b进入主阀芯上腔,进入先导调压阀的右腔P1 , 再经阀盖上的阻尼孔e作用在先导锥阀阀芯上。

当系统压力p小于调压弹簧的预调压力时,先导阀芯(锥阀)在调压弹簧力的作用下, 处于关闭状态,阀内无油液流动,所以主阀芯上、下腔油液压力相等,即p=p1' 此时主阀处于关闭状态,p腔和T腔不通[图4-85 (a)]。

当系统压力等于或大于调压弹簧的预调压力时,先导锥阀先打开[图4-85 (b)], p 来油经阻尼孔a压力降为P1 , 而先导阀前腔经c孔与主阀上腔相通,所以在主阀上、下腔便产生压力差,千是主阀芯上抬,主阀阀口打升.p到T溢流后,p降下来[图4-85(c)]. 使系统压力始终维持在先导调压部分的调节压力。通过调节.改变悯压弹簧的弹力.便能改变进汕腔压力p。
