液压系统图基本知识有哪些?

时间:2021-01-15 来源:WANKE万科 作者:液压阀厂家 点击:

问:液压系统图基本知识有哪些?

答:

1、弄清液压系统图形符号的构成元素

构成液压图形符号的要素有点、线、圆、半圆、三角形、正方形、长方形、痰形等。

点表示管路的连接点, 表示两条管路或阀板内部流道是彼此相通的。

实线表示主油路管路; 虚线表示控制油路管路; 点画线所框的内部表示若干个阀装于一个集
成块体上, 或者表示组合阀, 或者表示一些阀都装在泵上控制该泵。

大圆加-个实心小三角形表示液压泵或液压马达(两者三角形方向相反), 中圆表示测量仪表,小圆用来构成单向阀与旋转接头、机械饺链或滚轮的要索。

2、了解液压图形的功能要素符号

表示功能要素的图形符号有三角形、直与斜的箭头、弧线箭头等。

实心三角形表示传压方向, 并且表示所使用的工作介质为液体。泵、马达、液动阀及电液阀
都有这种功能要素的实心三角形。

箭头表示液流流过的通路和方向, 液压泵、液压马达、弹簧、比例电磁铁等上面加的箭头表示它们是可进行调节的。

弧线单、双向箭头表示电机、液压泵、液压马达的旋转方向, 双向箭头表示它们可以正反转;"www" 表示弹簧,'万” 表示电气,'卫” 表示封闭油口,'今去” 表示节流阻尼小孔等。

3、搞清楚各种控制方式的图形符号
液压系统图形符号
4、要熟知各种液压元件的图形符号
 液压系统图形符号
5、明白液压辅助元件的图形符号及含义

(1)管线的符号见图1-21。
液压系统图

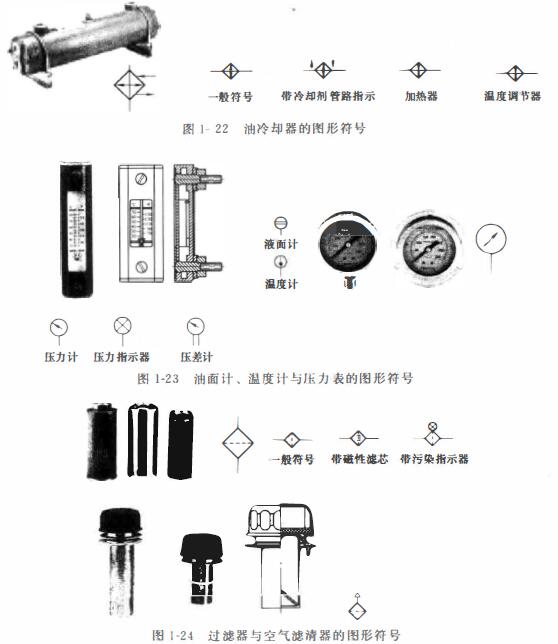

(2)油冷却器的图形符号见图1-22。

(3)油面计、温度计与压力表的图形符号见图1-23。 @过滤器与空气滤清器的图形符号见图1-24。

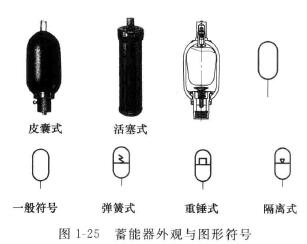

(4)蓄能器的图形符号见图1-25。

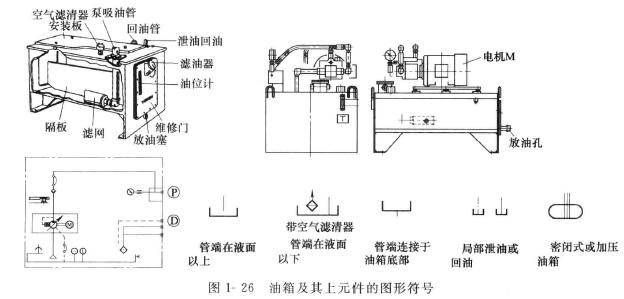

(5)油箱及油箱上元件的图形符号见图1- 26。
 液压辅助元件的图形
液压辅助元件的图形
液压辅助元件的图形2
标签:液压系统图 液压系统
